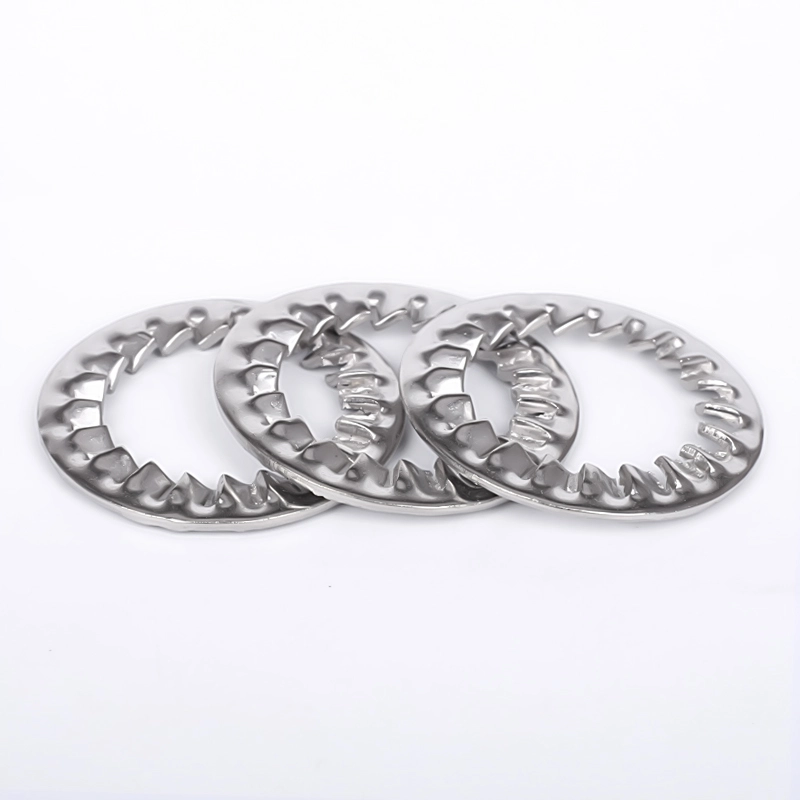

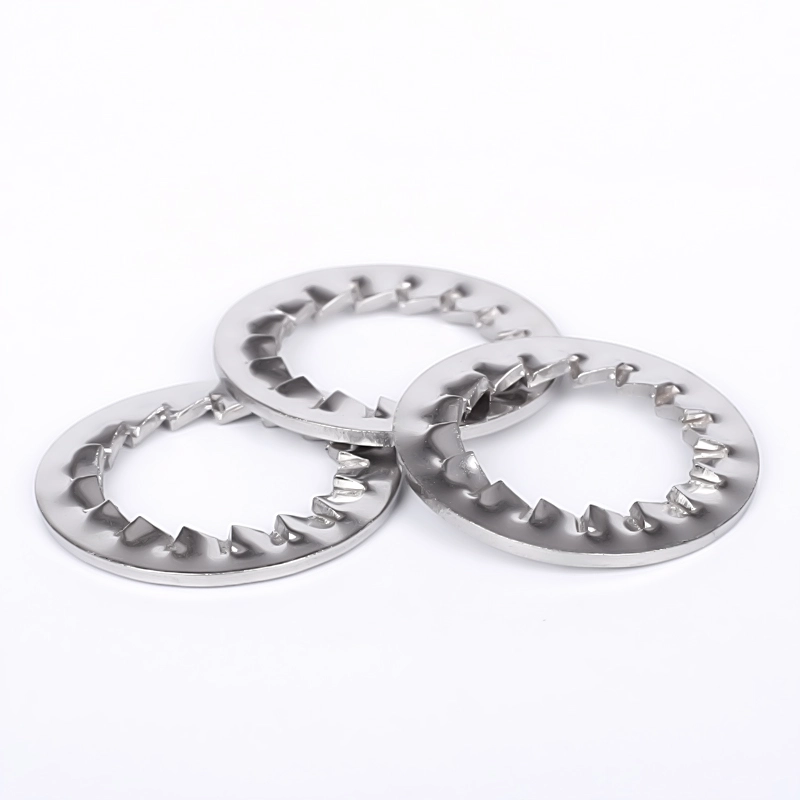

Dvojitá kónická pružinová podložka z nerezové oceli DIN 6798J

Dvojité kónické pružinové podložky z nerezové oceli DIN 6798J z továrny Wanluo jsou plně v souladu s německými průmyslovými normami DIN, které patří do řady vysoce zatížených obousměrných elastických pojistných podložek. Na rozdíl od jednostranných kuželových podložek DIN 6798A pro konvenční přesné vyrovnávání využívá DIN 6798J jedinečnou dvojitou protilehlou kónickou symetrickou strukturu s dvojitými elastickými napínacími plochami na obou stranách.

Odeslat dotaz

Product Description

Při upnutí a stlačení vytváří obousměrný kužel silnější a vyváženější vratnou sílu předpětí a vytváří stabilní elastickou podporu mezi hlavou šroubu a povrchem obrobku. Dvojitá kónická pružinová podložka z nerezové oceli DIN 6798J od dodavatele Wanluo dokonale řeší problémy s nedostatečnou utahovací silou, nerovnoměrným namáháním a snadným uvolněním jednostranných podložek při velkém zatížení a silných vibracích. Díky obousměrnému samonivelačnímu a duálnímu výkonu proti povolování se jedná o preferovaný vysoce spolehlivý spojovací prvek pro vysoce namáhané mechanické spoje a vysoce přesné uzamykací scénáře.

Strukturální design hardwaru a komplexní výrobní technologie

Dvojité kónické podložky DIN 6798J jsou vyrobeny z vysoce kvalitní pružinové oceli a nerezové oceli odolné proti korozi, využívající integrální jednodílné lisování, symetrické tvarování dvojitého kužele a přesné kalení a temperování. Horní a spodní protilehlé kónické povrchy se vyznačují jednotným radiánovým a symetrickým koeficientem pružnosti, realizující obousměrné vyvážené rozložení napětí během stlačení a účinně zabraňující jednostranné odchylce napětí. Oboustranné hladké zakřivené povrchy bez otřepů mohou dokonale lícovat hlavy šroubů a montážní roviny současně, čímž je dosaženo oboustranného mikrovyrovnání a kompenzace mezer. Po přísné elastické kalibraci má celková konstrukce ultra vysokou odolnost proti únavě a odolnost v tlaku, přičemž udržuje stabilní obousměrné elastické předpětí po milionech cyklů stlačení s velkým zatížením bez trvalé deformace nebo elastického útlumu. Standardní rozměrová tolerance zajišťuje přesné sladění se všemi metrickými standardními šrouby a podporuje standardizovanou průmyslovou montáž s vysokou pevností.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	DIN 6798J dvojitá kónická pružinová podložka, obousměrná kuželová elastická pojistná podložka
Executive Standard	DIN 6798J, norma ISO, norma GB, vlastní nestandardní velikosti
Dostupný materiál	304, 316L nerezová ocel, vysokopevnostní pružinová ocel, pozinkovaná uhlíková ocel
Rozsah velikostí	M3-M24 plně standardní odpovídající velikosti, vlastní zesílený typ a speciální specifikace kužele
Typ struktury	Oboustranná protilehlá kónická struktura, obousměrné elastické napětí, symetrické samonivelace
Technologie zpracování	Symetrické dvojité kuželové ražení, integrální zpevnění tepelným zpracováním, jemné odstranění otřepů, elastická kalibrace
Odpovídající upevňovací prvek	Kompatibilní se všemi standardními metrickými šrouby, vysokopevnostními šrouby a maticemi
Povrchová úprava	Moření a pasivace / Pozinkováno / Černý oxid, odolný proti opotřebení a antikorozní
Mechanické vlastnosti	Obousměrné vyvážené předpětí, vysoká odolnost proti stlačení, antivibrační odolnost proti velkému zatížení, ultra dlouhá únavová životnost
Způsob balení	Vnitřní taška odolná proti vlhkosti + exportní karton, paletové balení pro hromadné objednávky
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové zásobování smíšeným spojovacím materiálem

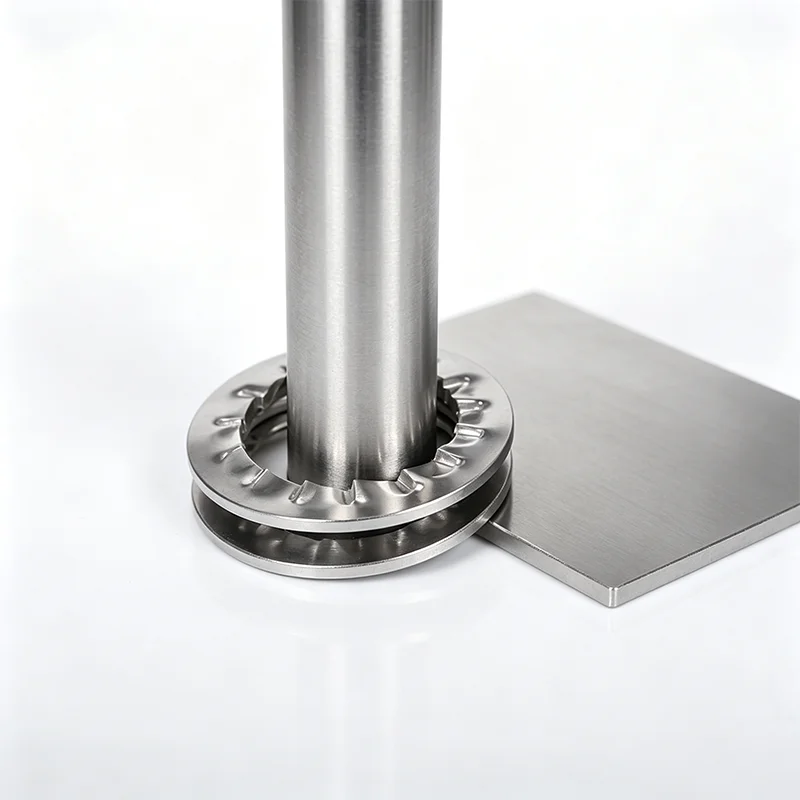

Stainless Steel Din 6798j Double Conical Spring Washer

Velikost		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=nominální velikost	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
d_c	max = jmenovitá velikost	3.6	4.5	5.5	6	7	8	10	11	12.5	15
d_c	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
Počet zubů	min	7	7	7	7	8	8	8	9	10	10
t		0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
na 1000 jednotek≈kg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pro jmenovitý průměr závitu		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Velikost		10.5	13	15	17	19	21	23	25	28	31
d	min=nominální velikost	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
d_c	max = jmenovitá velikost	18	20.5	24	26	30	33	36	38	44	48
d_c	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
Počet zubů	min	12	12	14	14	14	16	16	16	18	18
t		0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
na 1000 jednotek≈kg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pro jmenovitý průměr závitu		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Komplexní síla produktu a diverzifikované průmyslové využití

1. Inovativní oboustranná protilehlá kónická symetrická struktura poskytuje obousměrnou elastickou sílu předpětí, realizující vyvážené napětí na konci šroubu i na povrchu obrobku. Zcela zamezuje jednostranné odchylce napětí a volnému upevnění způsobenému nerovnoměrným stlačením jednostranných podložek.

2. Vyšší elastický výkon a odolnost proti stlačení než jednoduché kónické podložky DIN 6798A, schopné vydržet velké zatížení a silné střídavé vibrační nárazy. Dokáže automaticky kompenzovat velké závitové mezery a tepelné deformační mezery, čímž udržuje stabilitu spojení s nulovým uvolněním.

3. Oboustranná samonivelační funkce koriguje náklon sestavy a odchylku roviny ve dvou směrech, čímž výrazně zlepšuje svislost a rovinnost sestavy šroubů, účinně snižuje chvění provozu zařízení a zlepšuje celkovou přesnost sestavy.

4. Integrální zesílené tváření a vysokoteplotní zpevnění dodávají podložce vynikající protiúnavové vlastnosti, žádné elastické zeslabení nebo strukturální deformace po dlouhodobém těžkém provozu, daleko přesahující životnost běžných pružinových podložek.

5. Adaptabilní na drsné pracovní podmínky s velkým zatížením, široce používané ve strojírenství, větrných elektrárnách, automobilových těžkých dílech, hydraulických zařízeních, železničních zařízeních a dalších scénářích vysoce spolehlivých uzamykacích sestav.

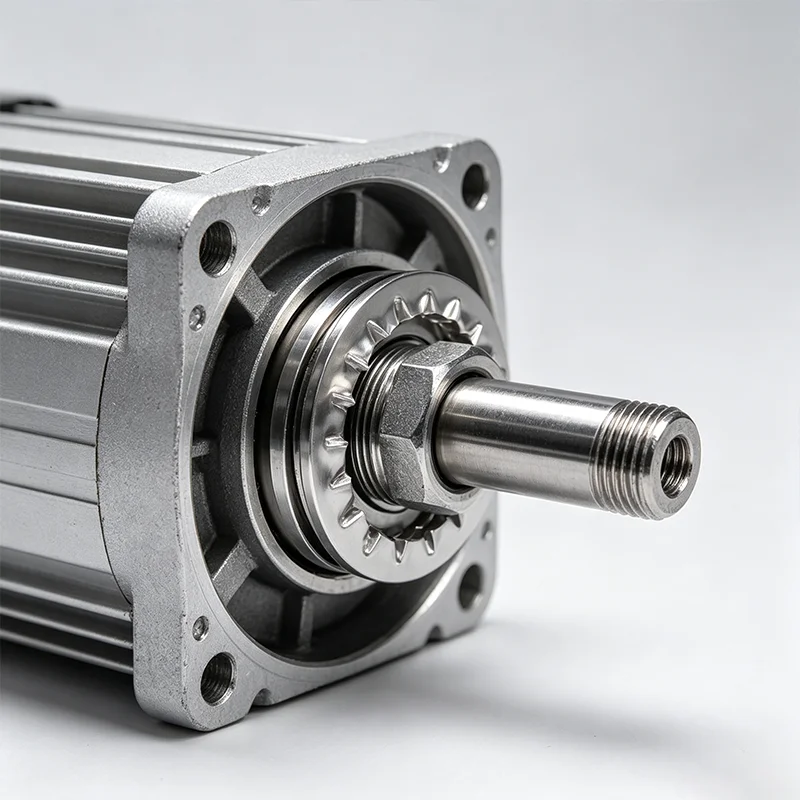

Stainless Steel Din 6798j Double Conical Spring Washer

FAQ

Q1: Jaký je hlavní rozdíl mezi DIN 6798J a DIN 6798A?

A1: DIN 6798A je jednostranný kuželový s jednosměrnou elastickou silou, vhodný pro lehké a středně zatížené přesné vyrovnávání; DIN 6798J používá dvojitou protilehlou kónickou obousměrnou elastickou strukturu, se zdvojnásobenou předpínací silou a vyváženým napětím, speciálně navrženou pro silné zatížení, silné vibrace a vysokou pevnost proti uvolnění.

Q2: Je norma DIN 6798J vhodná pro těžká vibrační zařízení?

A2: Ano. Obousměrná symetrická elastická struktura může odolat silným vibracím a mechanickým nárazům bez uvolnění nebo poruchy. Jedná se o vylepšenou alternativu k běžným pružným podložkám a jednoduchým kuželovým podložkám pro náročné pracovní podmínky.

Q3: Je nutné použít DIN 6798J s plochými podložkami?

A3: Lze jej použít samostatně pro uzamčení velkého zatížení. Pro scénáře ultra-přesné ochrany povrchu se doporučuje sladění s plochými podložkami DIN 125, aby se dosáhlo dvojího účinku odolného proti uvolnění a ochrany obrobku.

Q4: Jaké výhody má oproti pružným podložkám DIN 127?

A4: DIN 127 spoléhá na dělené kousání pro zajištění a je náchylná k únavovému selhání při silných vibracích; DIN 6798J používá integrované obousměrné elastické předpětí pro zajištění, s rovnoměrným namáháním, bez poškození obrobku, silnější stabilitou a delší životností.

Q5: Lze poskytnout přizpůsobené zesílené specifikace?

A5: Ano. Podporujeme přizpůsobení zesílených modelů pro velké zatížení, vylepšený koeficient pružnosti, speciální velikosti a super antikorozní povrchovou úpravu tak, aby splňovaly požadavky na upevnění pro velké zatížení a drsné prostředí.
