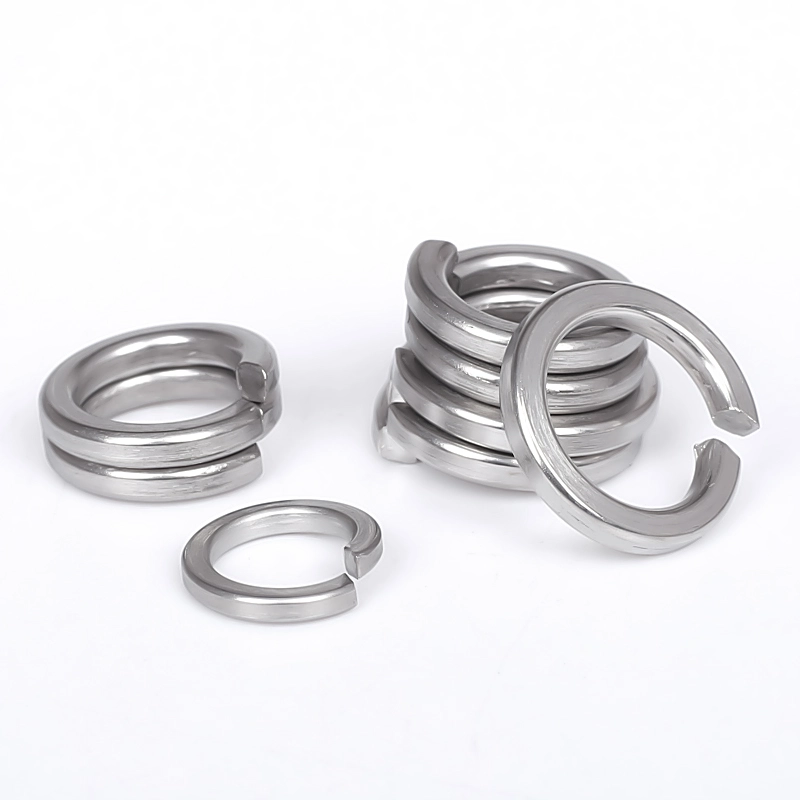

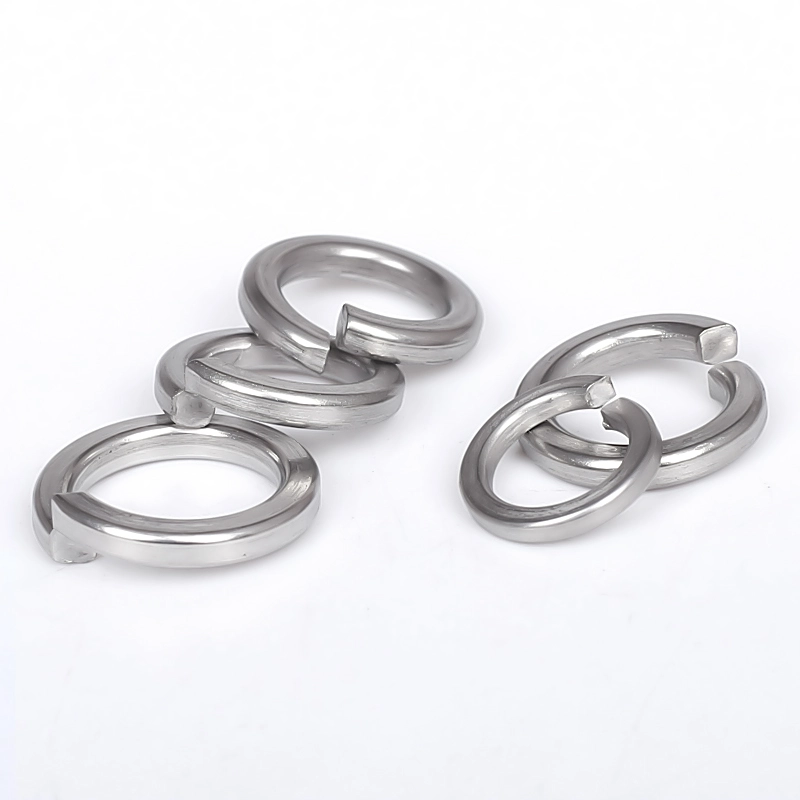

Pružinová pojistná podložka z nerezové oceli DIN 127

Vysoce kvalitní pružinové pojistné podložky z nerezové oceli DIN 127 Wanluo jsou vyráběny přísně v souladu s německými průmyslovými normami DIN a slouží jako profesionální elastické pomocné spojovací prvky proti uvolnění. Na rozdíl od plochých podložek DIN 125, které poskytují pouze rozptyl tlaku a ochranu povrchu, se DIN 127 vyznačuje jedinečnou dělenou elastickou strukturou s otevřenou smyčkou se zabudovaným mechanickým napětím.

Odeslat dotaz

Product Description

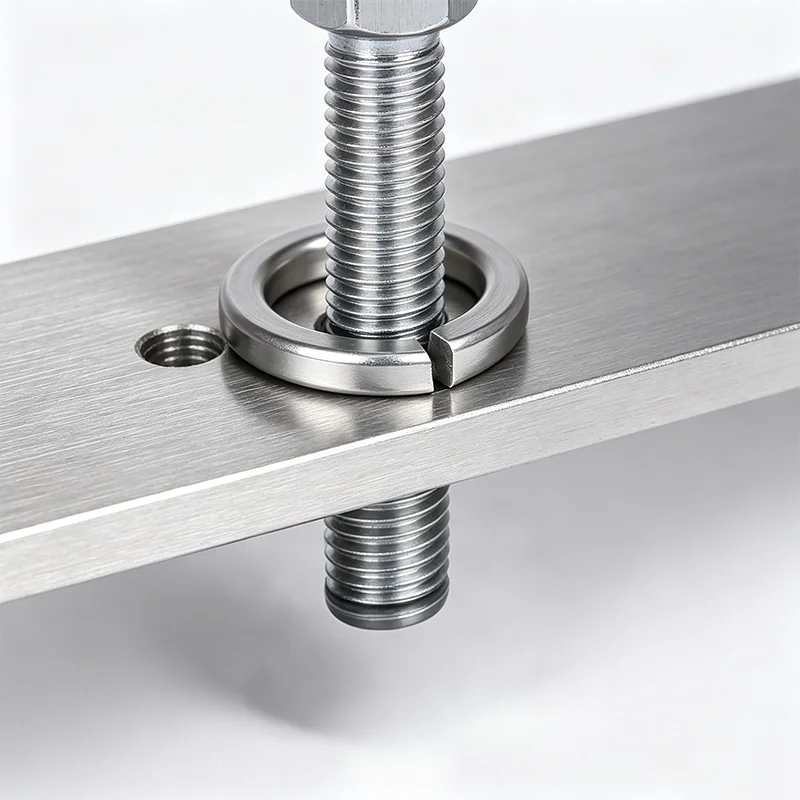

Pružinová podložka z nerezové oceli DIN 127 vyrobená továrnou Wanluo nepřetržitě poskytuje elastickou předpínací sílu mezi šroubem a obrobkem, čímž účinně řeší běžné problémy s uvolňováním závitu, vytvářením mezer a selháním upevnění způsobené vibracemi zařízení, střídavým zatížením a změnou teploty. Díky vynikajícímu elastickému zotavení a protiskluzovému účinku je dokonale sladěn se standardními šrouby a plochými podložkami, které se široce používají v mechanických převodovkách, automobilovém vybavení, ocelových konstrukcích a scénářích průmyslové montáže náchylné k vibracím.

Celkové rámcové charakteristiky a standardy tovární výroby

Pružinové podložky DIN 127 využívají vysoce kvalitní integrální lisování z pružinové oceli a přesný proces tepelného zpracování s přísnou rozměrovou tolerancí a kontrolou elastického koeficientu. Standardní otevřená dělená struktura vytváří po stlačení nepřetržité elastické napětí, které může automaticky kompenzovat mezeru závitu a relaxaci napětí. Dva konce podložky jsou jemně olemovány ostrými hroty, které se mohou těsně přichytit k povrchu šroubu a obrobku a vytvořit tak protiskluzovou okluzi, aby se zabránilo zpětnému otáčení šroubu. Celková tloušťka je stejnoměrná se stabilní elasticitou, což zajišťuje, že nedochází k únavovému selhání nebo trvalé deformaci po dlouhodobém opakovaném stlačení a vibracích. Podložky jsou vyrobeny z vysoce houževnaté pružinové oceli a materiálů z nerezové oceli a vyznačují se vynikající odolností proti únavě, mechanickou stabilitou a odolností proti korozi a udržují si trvalý výkon proti povolování při vysokofrekvenčních vibracích a drsném pracovním prostředí.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	Pružinová pojistná podložka DIN 127, nerezová dělená elastická podložka
Executive Standard	DIN 127, norma ISO, norma GB, vlastní nestandardní velikosti
Dostupný materiál	304, 316L Nerezová ocel, Pružinová ocel s vysokým obsahem uhlíku, Pozinkovaná uhlíková ocel
Rozsah velikostí	M1.6-M24 plně standardní odpovídající velikosti, vlastní elastická tloušťka a vnější průměr
Typ struktury	Struktura otevřené dělené smyčky, elastický tahový design, obousměrné proti uvolnění
Technologie zpracování	Přesné ražení, integrální kalení temperování, elastická kalibrace, opracování hran
Odpovídající upevňovací prvek	Kompatibilní se všemi metrickými standardními šrouby, strojními šrouby a plochými podložkami
Povrchová úprava	Moření a pasivace / Pozinkováno / Černý oxid, antikorozní a antikorozní
Mechanické vlastnosti	Silné elastické zotavení, antivibrační, proti únavě, žádná trvalá deformace
Způsob balení	Vnitřní taška odolná proti vlhkosti + exportní karton, paletové balení pro hromadné objednávky
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové zásobování smíšeným spojovacím materiálem

Stainless Steel Din 127 Spring Lock Washer

Jmenovitý průměr		Φ2	Φ2.2	Φ2,5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12
d	min	2.1	2.3	2.6	3.1	3.6	4.1	5.1	6.1	7.1	8.1	10.2	12.2
d	max	2.4	2.6	2.9	3.4	3.9	4.4	5.4	6.5	7.5	8.5	10.7	12.7
n	Nominální velikost	0.9	1	1	1.3	1.3	1.5	1.8	2.5	2.5	3	3.5	4
	max	1	1.1	1.1	1.4	1.4	1.6	1.9	2.65	2.65	3.15	3.7	4.2
	min	0.8	0.9	0.9	1.2	1.2	1.4	1.7	2.35	2.35	2.85	3.3	3.8
h	Nominální velikost	0.5	0.6	0.6	0.8	0.8	0.9	1.2	1.6	1.6	2	2.2	2.5
	max	0.6	0.7	0.7	0.9	0.9	1	1.3	1.7	1.7	2.1	2.35	2.65
	min	0.4	0.5	0.5	0.7	0.7	0.8	1.1	1.5	1.5	1.9	2.05	2.35
H	min	1	1.2	1.2	1.6	1.6	1.8	2.4	3.2	3.2	4	4.4	5
H	max	1.2	1.4	1.4	1.9	1.9	2.1	2.8	3.8	3.8	4.7	5.2	5.9
na 1000 jednotek ≈ kg		0.033	0.050	0.053	0.11	0.12	0.18	0.36	0.83	0.93	1.6	2.53	3.82

Jmenovitý průměr		Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36	Φ39	Φ42	Φ45
d	min	14.2	16.2	18.2	20.2	22.5	24.5	27.5	30.5	36.5	39.5	42.5	45.5
d	max	14.7	17	19	21.2	23.5	25.5	28.5	31.7	37.7	40.7	43.7	46.7
n	Nominální velikost	4.5	5	5	6	6	7	7	8	10	10	12	12
	max	4.7	5.2	5.2	6.2	6.2	7.25	7.25	8.25	10.25	10.25	12.25	12.25
	min	4.3	4.8	4.8	5.8	5.8	6.75	6.75	7.75	9.75	9.75	11.75	11.75
h	Nominální velikost	3	3.5	3.5	4	4	5	5	6	6	6	6	7
	max	3.15	3.7	3.7	4.2	4.2	5.2	5.2	6.2	6.2	6.2	6.2	7.25
	min	2.85	3.3	3.3	3.8	3.8	4.8	4.8	5.8	5.8	5.8	5.8	6.75
H	min	6	7	7	8	8	10	10	12	12	12	12	14
H	max	7.1	8.3	8.3	9.4	9.4	11.8	11.8	14.2	14.2	14.2	16.5	16.5
na 1000 jednotek ≈ kg		6.01	8.91	9.73	15.2	16.5	26.2	28.7	44.3	67.3	71.7	111	117

Core Performance Edge & Rozsah aplikací komerčních projektů

1. Jedinečná elastická napínací struktura poskytuje kontinuální předpínací sílu, která automaticky kompenzuje roztažení závitové mezery způsobené vibracemi a tepelnou roztažností, čímž účinně zabraňuje uvolnění a vypadnutí šroubu při dlouhodobém provozu.

2. Obousměrné ostré kousací konce tvoří pevnou okluzi mezi šroubem a montážním povrchem, zamykají závit, aby se zabránilo zpětné rotaci a uvolnění, což výrazně zlepšuje celkovou stabilitu připojení zařízení náchylného k vibracím.

3. Profesionální proces tepelného zpracování pružin zajišťuje vynikající odolnost proti únavě, udržuje stabilní elastický výkon po milionech vibračních cyklů bez porušení elasticity, stárnutí nebo trvalé deformace.

4. Perfektně se používá v kombinaci s plochými podložkami DIN 125, integruje ochranu povrchu a elastické funkce proti povolování, dosahuje dvojitého upevňovacího účinku a optimalizuje celkovou bezpečnost a životnost montáže.

5. Různé materiálové možnosti se přizpůsobují různým drsným prostředím, široce používané v mechanických zařízeních, automobilových součástech, strojírenských ocelových konstrukcích, elektrických zařízeních a venkovních montážních scénářích náročných na vibrace.

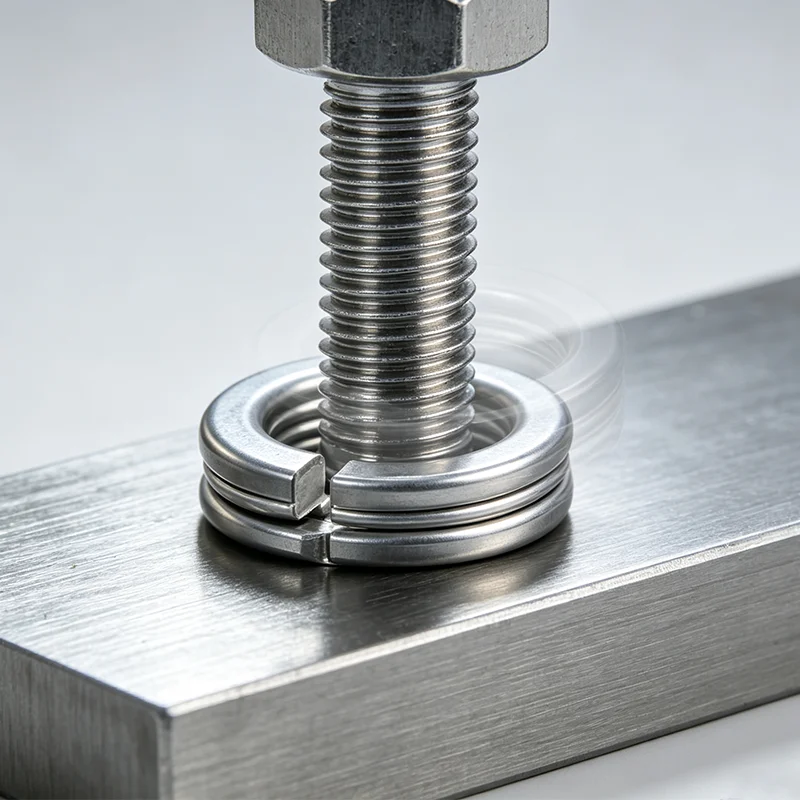

Stainless Steel Din 127 Spring Lock Washer

FAQ

Q1: Jaký je rozdíl mezi pružinovou podložkou DIN 127 a plochou podložkou DIN 125?

A1: Plochá podložka DIN 125 se zaměřuje na rozptyl tlaku a ochranu povrchu obrobku bez funkce proti uvolnění; Pružinová podložka DIN 127 spoléhá na elastickou tahovou a kousací strukturu, která poskytuje profesionální odolnost proti vibracím a účinek proti povolování závitu, obvykle se používá společně s plochými podložkami pro vysoce stabilní montáž.

Q2: Je nutné používat pružné podložky s plochými podložkami?

A2: Pro většinu scénářů průmyslových vibrací se doporučuje kombinované použití. Plochá podložka chrání povrch obrobku, zatímco pružná podložka zajišťuje zajištění proti uvolnění a zabraňuje poškození vtlačení způsobenému ostrými konci pružné podložky přímo přitlačující obrobek.

Q3: Ztratí pružinová podložka DIN 127 po dlouhodobém používání pružnost?

A3: Naše výrobky využívají přesné kalení a temperování se stabilními mechanickými vlastnostmi. Při standardní pracovní zátěži se vyznačují silným účinkem proti únavě a snadno se nedeformují nebo se nedeformují, což zajišťuje dlouhodobý stabilní účinek proti povolování.

Q4: Pro jaké scénáře jsou vhodné podložky DIN 127?

A4: Používá se hlavně pro zařízení s častými vibracemi, střídavým zatížením a změnami teploty, včetně částí mechanických převodů, příslušenství automobilového podvozku, konstrukce ocelových konstrukcí, elektrických energetických zařízení a venkovních pevných zařízení.

Q5: Můžete přizpůsobit speciální specifikace s vysokou elasticitou?

A5: Ano. Podporujeme přizpůsobení speciálních koeficientů pružnosti, zesílených a zvýšených velikostí a super antikorozní povrchové úpravy tak, aby byly splněny požadavky proti povolování u zařízení s vysokým zatížením a vysokými vibracemi.
