Nerezová ocel DIN 25201 dvousložková pojistná podložka

Nerezová ocel DIN 25201 Double Stack Lock Washer vyrobená společností Wanluo Factory je vysoce odolná upevňovací součást proti uvolnění v německém standardu. Je speciálně navržen pro vysoce spolehlivé průmyslové scénáře s vysokými vibracemi, střídavým zatížením a dlouhodobým provozem. Zcela převrací tradiční princip běžných plochých podložek a pružných podložek spoléhajících se na jediné elastické napětí pro zabránění uvolnění. Tento produkt využívá jedinečnou dvouvrstvou vnořenou blokovací strukturu, která se spoléhá na vzájemné blokování nakloněných zubů na horní a spodní podložce, aby vytvořily mechanický samosvorný mechanismus. Když se zařízení setká s vibracemi, rázovým momentem a vratnými vnějšími silami, struktura automaticky vytvoří odpor proti zpětnému tření, čímž působí proti tendenci šroubu otáčet se a povolovat a zásadně eliminuje problém uvolňování a selhání závitu.

Odeslat dotaz

Product Description

Výrobce Wanluo vám dodává pojistnou podložku z nerezové oceli DIN 25201. Tento výrobek se vyrábí přesným lisováním, jemným broušením povrchu zubu a sekundárním tepelným zpracováním, výsledkem čehož je vysoká celková houževnatost, vynikající odolnost proti opotřebení a únavě bez trvalé deformace. Vyřešil průmyslový problém, že konvenční těsnění jsou náchylná k selhání při vysokém zatížení a vysokofrekvenčních pracovních podmínkách. Jedná se o dlouhodobé a bezpečné uzamykací řešení pro špičková průmyslová zařízení, těžké stroje a inženýrské stavby.

Klíčové prodejní body:

1. Mechanické zuby se samosvornou funkcí, s vyšší úrovní proti uvolnění než běžné podložky.

2. Odolává vysokofrekvenčním vibracím a střídavému rázovému zatížení.

3. Integrovaná přesná struktura s vyšší montáží.

4. Vysoká pevnost materiálu, méně náchylný k opotřebení a deformaci.

5. Reverzibilní a opakovaně použitelné, se silnou kompatibilitou sestav.

Scénář aplikace

Kolejový tranzit a konstrukce podvozku vozidla

Naše nerezová ocel DIN 25201 Double Stack Lock Washer je vhodná pro podvozky vozidel, podpůrná zařízení kolejí a scénáře utahování dopravních zařízení. Dokáže odolat jízdním vibracím vozidla, trvalým nárazům a dynamickému zatížení, eliminuje uvolňování šroubů způsobené měnícími se podmínkami vozovky a vnějšími silami a zvyšuje koeficient bezpečnosti dopravních zařízení.

Větrná energie, hydraulická a energetická zařízení

Vhodné pro zařízení na větrnou energii, hydraulické jednotky a zařízení pro přenos energie s dlouhodobým nepřetržitým provozem. Pro nepřetržité vibrace, střídavý točivý moment a provozní prostředí za každého počasí poskytuje dlouhodobou stabilní ochranu proti uvolnění a snižuje frekvenci vypínání a údržby zařízení.

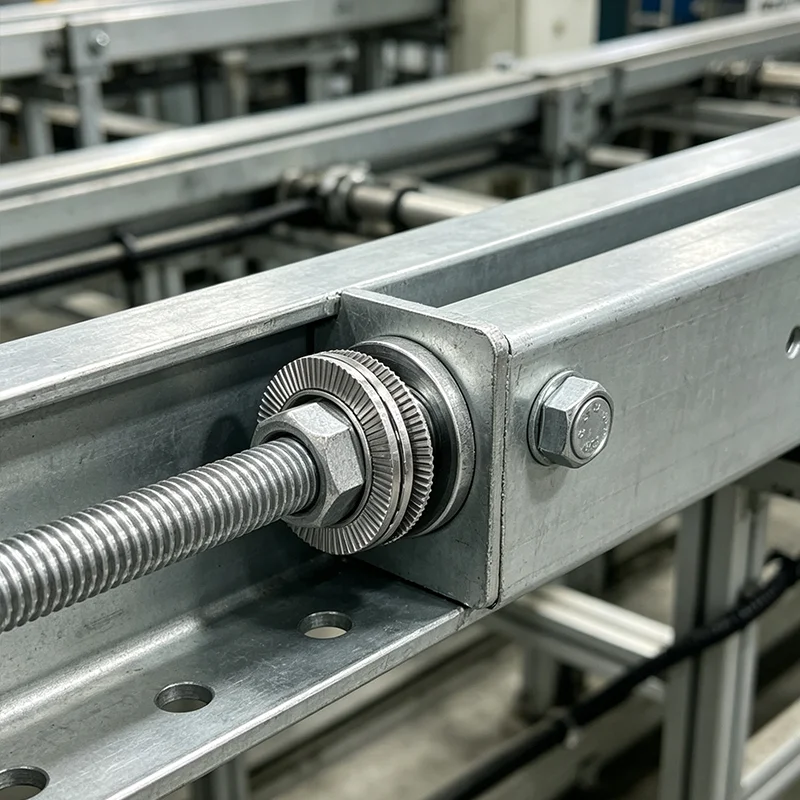

Inženýrské ocelové konstrukce a rozsáhlá infrastruktura

Používá se pro šroubové zajištění rámů ocelových konstrukcí, inženýrských podpěr a venkovních velkých pevných konstrukcí, je kompatibilní s podmínkami infrastruktury pod širým nebem, vysokým zatížením a dlouhodobými servisními službami. Má vynikající vlastnosti proti stárnutí a únavě, což zajišťuje dlouhodobou stabilitu inženýrských konstrukcí.

5 Zařízení pro přesnou automatizaci

Vhodné pro vysoce přesnou montáž automatizovaných výrobních linek, přesných přípravků a inteligentních zařízení. Tím, že se spoléhá na rovnoměrné působení síly a výhody blokování s nulovým posunem, zamezuje odchylkám přesnosti zařízení způsobeným mírným uvolněním, což zajišťuje měřítko montáže a provozní přesnost přesného zařízení.

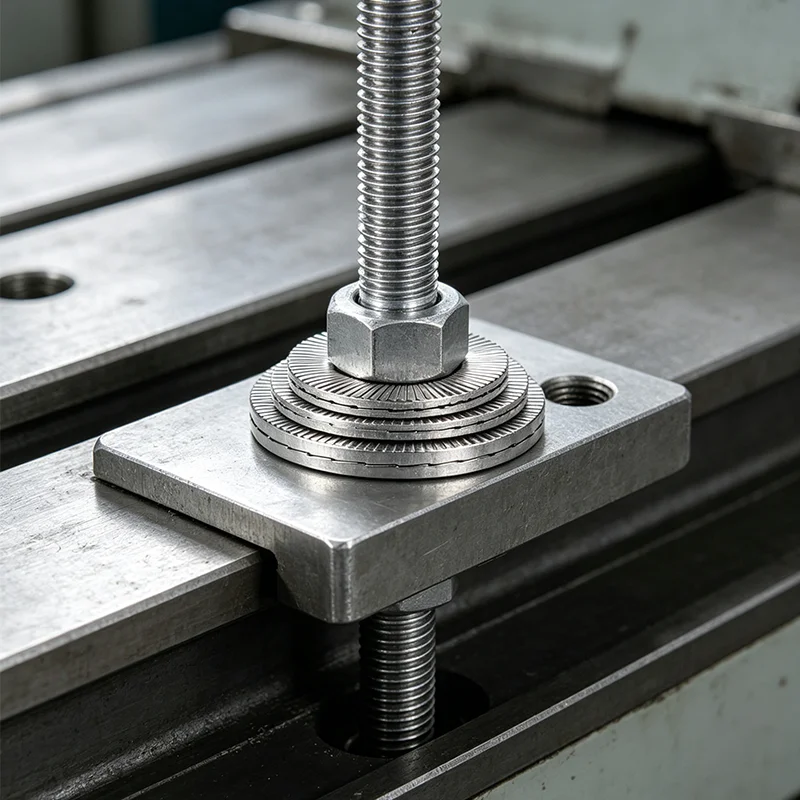

Stainless Steel Din 25201 Double Stack Lock Washer

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	DIN 25201 Dvoudílná pojistná podložka, dvoudílná do sebe zapadající podložka proti uvolnění
Executive Standard	DIN 25201, průmyslový standard GB, vlastní nestandardní velikosti
Dostupný materiál	304, 316L nerezová ocel, vysokopevnostní pružinová ocel, pozinkovaná legovaná ocel
Rozsah velikostí	Plně standardní nosné velikosti M3-M24, vlastní specifikace tloušťky a výšky zubů
Typ struktury	Dvoudílná vnořená konstrukce, šikmé ozubení, samosvorné tření
Technologie zpracování	Přesné lisování, povrchová úprava zubů, integrální tepelné zpracování, kalení proti opotřebení
Odpovídající upevňovací prvek	Compatible with all standard metric bolts, studs and high-strength screws
Povrchová úprava	Moření a pasivace / Pozinkované / Černá oxidace, odolná proti opotřebení a antikorozní
Mechanické vlastnosti	Super antivibrace, odolnost proti velkému zatížení, odolnost proti opotřebení, žádné uvolnění, stabilita při dlouhém cyklu
Způsob balení	Vnitřní taška odolná proti vlhkosti + exportní karton, paletové balení pro hromadnou zásilku
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové zásobování smíšeným spojovacím materiálem

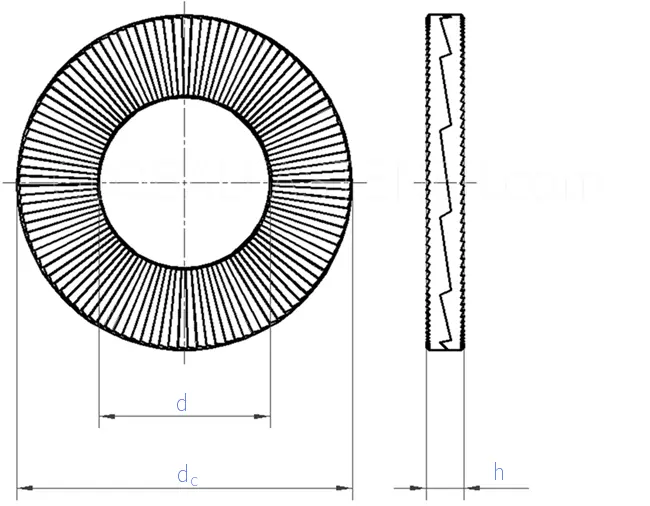

Stainless Steel Din 25201 Double Stack Lock Washer

Velikost			3	3.5	3.5 Velký^②	4	4 Velký^②	5	5 Velký^②	6	6 Velký^②	1/4^①	1/4 velké^①②	8	8 Velký^②	3/8^①
Velikost šroubu	Metrický		M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6	-	-	M8	M8	-
Velikost šroubu	Palec		#5	#6	#6	#8	#8	#10	#10	-	-	1/4"	1/4"	5/16"	5/16"	3/8"
d	max		3.50	4.00	4.00	4.50	4.50	5.50	5.50	6.60	6.60	7.30	7.30	8.80	8.80	10.50
d	min		3.30	3.80	3.80	4.30	4.30	5.30	5.30	6.40	6.40	7.10	7.10	8.60	8.60	10.10
d_c	Nominální velikost		7.0	7.6	9.0	7.6	9.0	9.0	10.8	10.8	13.5	11.5	13.5	13.5	16.6	16.6
	max		7.20	7.80	9.20	7.80	9.20	9.20	11.00	11.00	13.70	11.70	13.70	13.70	16.80	16.80
	min		6.80	7.40	8.80	7.40	8.80	8.80	10.60	10.60	13.30	11.30	13.30	13.30	16.40	16.40
h (Ocel)	Nominální velikost		1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.5	2.5	2.5	2.5	2.5	2.5
	max		2.05	2.05	2.05	2.05	2.05	2.05	2.05	2.05	2.75	2.75	2.75	2.75	2.75	2.75
	min		1.55	1.55	1.55	1.55	1.55	1.55	1.55	1.55	2.25	2.25	2.25	2.25	2.25	2.25
na 1000 jednotek≈kg^③	Ocel (7,85)	≈	0.41	0.46	0.72	0.42	0.67	0.56	0.96	0.81	2.14	1.22	1.99	1.62	3.05	2.55
h (Nerez)	Nominální velikost		2.20	2.20	2.20	2.20	2.20	2.20	2.20	2.20	2.00	2.20	2.20	2.00	2.00	2.00
	max		2.45	2.45	2.45	2.45	2.45	2.45	2.45	2.45	2.25	2.45	2.45	2.25	2.25	2.25
	min		1.95	1.95	1.95	1.95	1.95	1.95	1.95	1.95	1.75	1.95	1.95	1.75	1.75	1.75
na 1000 jednotek≈kg^③	Nerezová ocel (7,93)	≈	0.50	0.57	0.89	0.51	0.83	0.70	1.18	1.00	1.73	1.08	1.77	1.31	2.47	2.06

Velikost			3/8 velké^①②	10	10 Velký^②	11	12	12 Velký^②	1/2^①	1/2 velké^①②	14	14 Velký^②	16	16 Velký^②	18	18 Velký^②
Velikost šroubu	Metrický		-	M10	M10	M11	M12	M12	-	-	M14	M14	M16	M16	M18	M18
Velikost šroubu	Palec		3/8"	-	-	7/16"	-	-	1/2"	1/2"	9/16"	9/16"	5/8"	5/8"	-	-
d	max		10.50	10.90	10.90	11.60	13.20	13.20	13.70	13.70	15.40	15.40	17.20	17.20	19.70	19.70
d	min		10.10	10.50	10.50	11.20	12.80	12.80	13.30	13.30	15.00	15.00	16.80	16.80	19.30	19.30
d_c	Nominální velikost		21.0	16.6	21.0	18.5	19.5	25.4	19.5	25.4	23.0	30.7	25.4	30.7	29.0	34.5
	max		21.20	16.80	21.20	18.70	19.70	25.60	19.70	25.60	23.20	30.90	25.60	30.90	29.20	34.70
	min		20.80	16.40	20.80	18.30	19.30	25.20	19.30	25.20	22.80	30.50	25.20	30.50	28.80	34.30
h (Ocel)	Nominální velikost		2.5	2.5	2.5	2.5	2.5	3.4	2.5	3.4	3.4	3.4	3.4	3.4	3.4	3.4
	max		2.75	2.75	2.75	2.75	2.75	3.65	2.75	3.65	3.65	3.65	3.65	3.65	3.65	3.65
	min		2.25	2.25	2.25	2.25	2.25	3.15	2.25	3.15	3.15	3.15	3.15	3.15	3.15	3.15
na 1000 jednotek≈kg^③	Ocel (7,85)	≈	5.10	2.42	4.97	3.20	3.18	9.87	2.97	9.59	6.12	14.79	7.32	13.56	9.49	16.82
h (Nerez)	Nominální velikost		2.00	2.00	2.00	2.20	2.00	3.00	2.00	3.20	3.00	3.20	3.00	3.20	3.20	3.20
	max		2.25	2.25	2.25	2.45	2.25	3.25	2.25	3.45	3.25	3.45	3.25	3.45	3.45	3.45
	min		1.75	1.75	1.75	1.95	1.75	2.75	1.75	2.95	2.75	2.95	2.75	2.95	2.95	2.95
na 1000 jednotek≈kg^③	Nerezová ocel (7,93)	≈	4.12	1.95	4.01	2.85	2.57	8.80	2.40	9.12	5.45	14.06	6.53	12.89	9.03	15.99

Velikost			3/4^①	3/4 velké^①②	20	20 Velký^②	22	22 Velký^②	24	24 Velký^②	1^①	1 Velký^①②	27	27 Velký^②	30	30 Velký^②
Velikost šroubu	Metrický		-	-	M20	M20	M22	M22	M24	M24	-	-	M27	M27	M30	M30
Velikost šroubu	Palec		3/4"	3/4"	-	-	7/8"	7/8"	-	-	1"	1"	-	-	1 1/8"	1 1/8"
d	max		20.20	20.20	21.60	21.60	23.60	23.60	25.50	25.50	28.10	28.10	28.60	28.60	31.60	31.60
d	min		19.80	19.80	21.20	21.20	23.20	23.20	25.10	25.10	27.70	27.70	28.20	28.20	31.20	31.20
d_c	Nominální velikost		30.7	39.0	30.7	39.0	34.5	42.0	39.0	48.5	39.0	48.5	42.0	48.5	47.0	58.5
	max		30.90	39.20	30.90	39.20	34.70	42.20	39.20	48.70	39.30	48.80	42.30	48.80	47.30	58.80
	min		30.50	38.80	30.50	38.80	34.30	41.80	38.80	48.30	38.70	48.20	41.70	48.20	46.70	58.20
h (Ocel)	Nominální velikost		3.4	3.4	3.4	3.4	3.4	4.6	3.4	4.6	3.4	4.6	5.8	5.8	5.8	6.6
	max		3.65	3.65	3.65	3.65	3.65	4.85	3.65	4.85	3.65	4.85	6.05	6.05	6.05	6.60
	min		3.15	3.15	3.15	3.15	3.15	4.35	3.15	4.35	3.15	4.35	5.55	5.55	5.55	6.10
na 1000 jednotek≈kg^③	Ocel (7,85)	≈	11.20	23.33	9.98	22.10	13.28	34.23	18.25	48.27	15.33	44.32	33.83	54.86	43.28	98.62
h (Nerez)	Nominální velikost		3.20	3.20	3.00	3.20	3.20	3.20	3.20	3.20	3.20	3.20	6.80	6.80	6.80	6.80
	max		3.45	3.45	3.25	3.45	3.45	3.45	3.45	3.45	3.20	3.20	6.80	6.80	6.80	6.80
	min		2.95	2.95	2.75	2.95	2.95	2.95	2.95	2.95	2.70	2.70	6.30	6.30	6.30	6.30
na 1000 jednotek≈kg^③	Nerezová ocel (7,93)	≈	10.65	22.18	8.89	21.02	12.62	24.06	17.35	33.92	14.58	31.14	40.07	64.98	51.26	102.65

Klíčové výkonové přednosti a praktické inženýrské nasazení

1. Inovativní dvouvrstvý samosvorný princip ozubení zcela opouští omezení tradičního elastického proti uvolnění. Využívá strukturální tření, aby odolal vibracím a nárazům, čímž dosahuje nulového uvolnění za podmínek vysokofrekvenčních vibrací, kde běžné pružné podložky selhávají.

2. Obousměrná symetrická konstrukce povrchu zubů poskytuje ultra vysokou uzamykací sílu, která vydrží silné střídavé zatížení a mechanické nárazy, účinně řeší uvolnění závitu a selhání spojení klíčových částí zařízení během dlouhodobého provozu.

3. Povrch zubů s vysokou tvrdostí a integrální zpevnění zajišťují vysokou odolnost proti opotřebení a odolnost proti únavě. Po milionech vibračních cyklů nedochází k žádnému opotřebení povrchu zubu nebo strukturálnímu selhání, čímž je zachována trvalá stabilita zamykání.

4. Jednoduchá montáž a silná kompatibilita, bez potřeby dalších plochých podložek nebo lepidla proti uvolnění. Integruje tlakové ložisko, povrchovou ochranu a vysoce pevné funkce proti uvolnění, šetří montážní postupy a zlepšuje efektivitu instalace.

5. Různé druhy materiálů se přizpůsobují náročným náročným prostředím, široce používaným v železniční dopravě, automobilovém strojírenství, větrných elektrárnách, strojním těžkém průmyslu, pomocných zařízeních pro letecký průmysl a dalších oblastech vyžadujících vysokou spolehlivost.

FAQ

Q1: Jaký je rozdíl mezi pojistnou podložkou z nerezové oceli DIN 25201 a běžnými pružnými podložkami DIN 127?

A1: DIN 127 spoléhá na elastické napětí pro ochranu proti uvolnění, snadno se unaví a selže při silných vibracích; DIN 25201 používá dvouzubou třecí samosvornou strukturu, s principem mechanického uzamykání, bez elastické únavy, mnohem silnější antivibrační výkon, vhodný pro vysoce odolná a vysoce stabilní klíčová spojení.

Q2: Musím použít ploché podložky s dvojitými pojistnými podložkami DIN 25201?

A2: Není vyžadováno. Plochý vnější povrch DIN25201 může dobře chránit obrobek a vnitřní struktura zubu nezávisle dokončuje vysoce pevné zamykání. Integruje ochranné funkce a funkce proti uvolnění, což zjednodušuje montážní kombinaci.

Q3: Může DIN 25201 odolat dlouhodobým silným vibracím?

A3: Ano. Přijímá spíše fyzické strukturální zamykání než elastické zamykání. Nezpůsobí únavové selhání při nepřetržitých vibracích a nárazech a je uznáván jako jedno z nejspolehlivějších řešení pasivních podložek proti uvolnění v průmyslu.

Q4: Pro jaké základní scénáře je DIN 25201 vhodná?

A4: Používá se speciálně pro klíčové upevňovací díly, které jsou náchylné k silným vibracím a vyžadují nulové uvolnění, jako jsou zařízení pro železniční přepravu, nové energetické struktury větrné energie, automobilové podvozky, těžké stroje, strojní zařízení a přesné vibrační stroje.

Q5: Jsou podporovány přizpůsobené speciální specifikace?

A5: Ano. Podporujeme přizpůsobení speciálního vnějšího průměru, tloušťky, tvrdosti povrchu zubů a super antikorozního povlaku, aby byly splněny požadavky na ochranu proti uvolnění a upevnění speciálních průmyslových zařízení.
