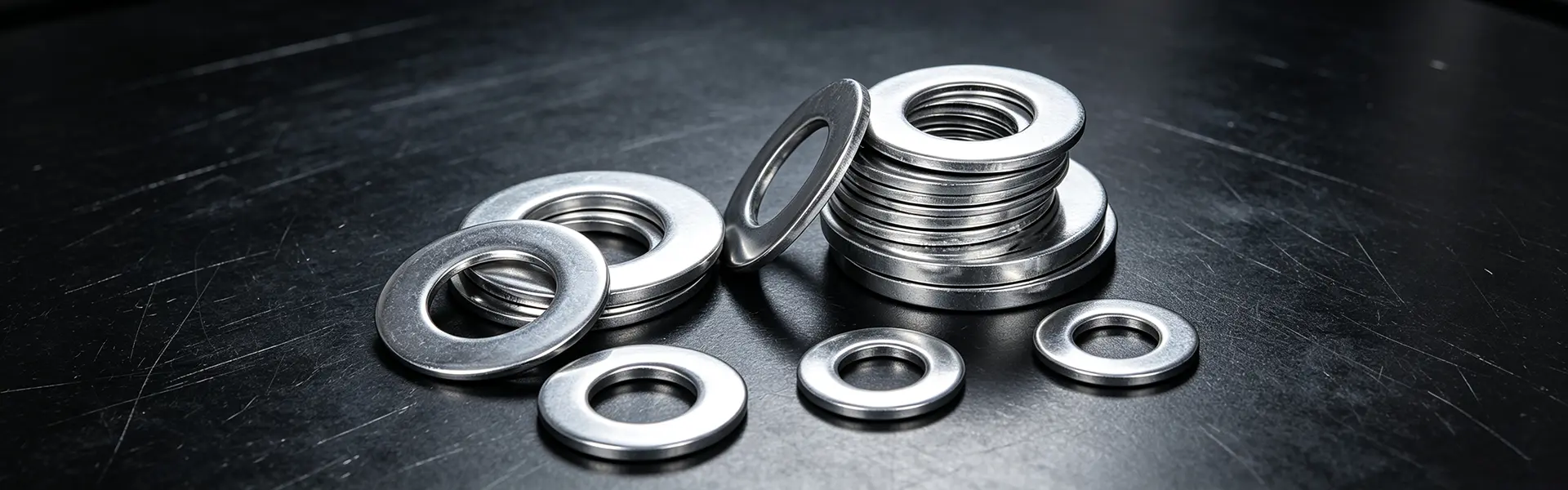

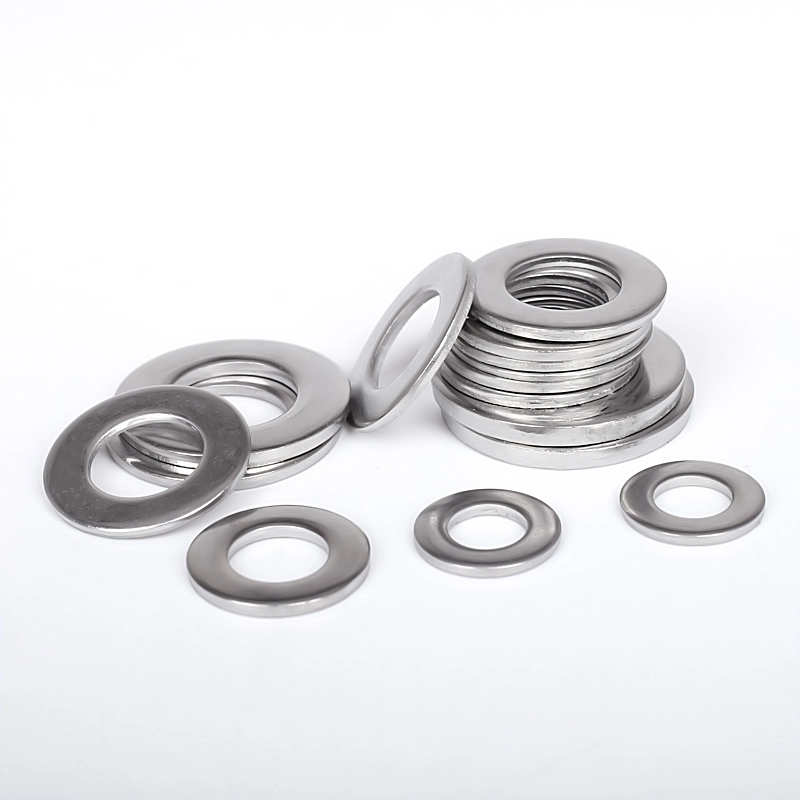

Plochá podložka z nerezové oceli DIN 125

Plochá podložka z nerezové oceli DIN 125 dodávaná společností Wanluo Factory je standardní univerzální ploché těsnění německé výroby. Je také nejrozšířenějším základním příslušenstvím v průmyslovém montážním systému. Na rozdíl od funkčních návrhů podložek proti uvolnění a speciálních těsnících těsnění se tento produkt vyznačuje čistou plochou jednovrstvou pravidelnou strukturou. Mezi jeho základní charakteristiky patří vysoce přesné tolerance vnitřního a vnějšího průměru a hladký a rovný povrch. Věnuje se řešení základních montážních problémů, jako je rozložení tlaku, ochrana obrobku a jemné nastavení mezer při montáži šroubů.

Odeslat dotaz

Product Description

Ploché podložky z nerezové oceli DIN 125 vyráběné dodavateli Wanluo mohou účinně předcházet běžným montážním vadám, jako je promáčknutí povrchu desky, koncentrace napětí, opotřebení třením kovu a volné upevnění způsobené přímým stlačením šroubů. Výrobek je vyráběn v plném souladu s německými průmyslovými standardy s použitím přesného ražení a techniky ořezávání zaoblených hran pro tvarování. Povrch desky je bez otřepů a tloušťka je jednotná a plochá. Spolu s vysoce kvalitními substráty z nerezové oceli a uhlíkové oceli vykazuje vynikající odolnost proti tlaku, odolnost proti korozi a houževnatost a lze jej použít pro většinu konvenčních upevňovacích scénářů v mechanických zařízeních, elektronických zařízeních, stavebním inženýrství a každodenních průmyslových oborech.

Výhody produktu

1. Jednotná ochrana rozložení tlaku, která zabraňuje poškození obrobku kompresí

Plochá a integrovaná rovinná struktura může významně rozptýlit místní tlak uzamykání šroubů, čímž se zabrání jednobodové koncentraci napětí. Dokáže účinně chránit tenké desky, plasty, přesné lakované povrchy a křehké substráty před zborcením, promáčknutím nebo deformací. Je zvláště vhodný pro montážní operace tenkých dílů a dílů s přesným vzhledem.

2. Vysoká přesnost velikosti tolerance, s extrémně silnou přizpůsobivostí

Vnitřní otvor je přesně vyražen a rozměry vnitřního a vnějšího průměru jsou standardní. Lze jej dokonale sladit s různými německými normami, šrouby, šrouby a maticemi podle čínských norem. Soustřednost sestavy je vysoká a nedojde k žádným problémům s excentricitou, zasekáváním nebo nadměrnou vůlí. Je vhodný pro většinu univerzálních spojovacích systémů po celém světě.

3. Zrcadlový povrch hladký bez otřepů, bez poškození přesné kontaktní plochy

Po jemném leštění a úpravě otupením zaoblených hran je horní a spodní povrch desky hladký a čistý, bez ostrých hran, otřepů nebo zoxidovaných černých skvrn. Během montáže nepoškrábe povrch obrobku, povlak a povrch přesného lepení, čímž splňuje požadavky na bezprašnou a bezproblémovou montáž u špičkových zařízení a přesných přístrojů.

4. Stabilní struktura a odolnost vůči tlaku, bez deformace při dlouhodobém namáhání

Je tvořena jednodílným lisováním z vysoce čisté oceli s rovnoměrnou tloušťkou a hustým materiálem. Tlaková únosnost je stabilní. Při dlouhodobém statickém zajištění a mírném dynamickém zatížení není náchylný ke zborcení, zkroucení nebo plastické deformaci a vždy si zachovává plochý a lícující stav, což zajišťuje stabilitu upevnění.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	Plochá podložka DIN 125, ploché ploché těsnění z nerezové oceli
Executive Standard	DIN 125, norma ISO, norma GB, vlastní nestandardní rozměry
Dostupný materiál	304, 316L Nerezová ocel, uhlíková ocel Pozinkovaná, mosaz
Rozsah velikostí	M1.6-M24 plně standardní odpovídající velikosti, vlastní tloušťka a vnější průměr
Typ struktury	Ultra plochá jednovrstvá struktura, kulatý plochý tvar, hladké oboustranné strany
Technologie zpracování	Přesné ražení, odjehlování hran, ploché vyrovnávání, leštění povrchu
Odpovídající upevňovací prvek	Univerzální pro standardní metrické šrouby, strojní šrouby a matice
Povrchová úprava	Moření a pasivace / Pozinkované / Leštěné, antikorozní a antikorozní
Mechanické vlastnosti	Jednotná tloušťka, vysoká rovinnost, silná odolnost proti stlačení, žádná deformace
Způsob balení	Vnitřní taška odolná proti vlhkosti + exportní karton, paletové balení pro hromadné objednávky
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové zásobování smíšeným spojovacím materiálem

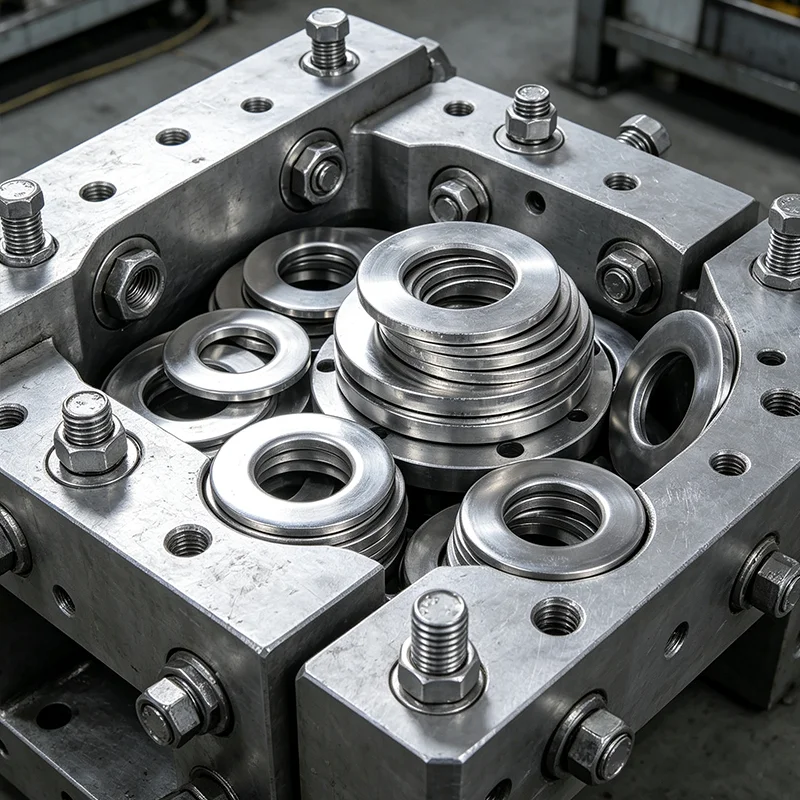

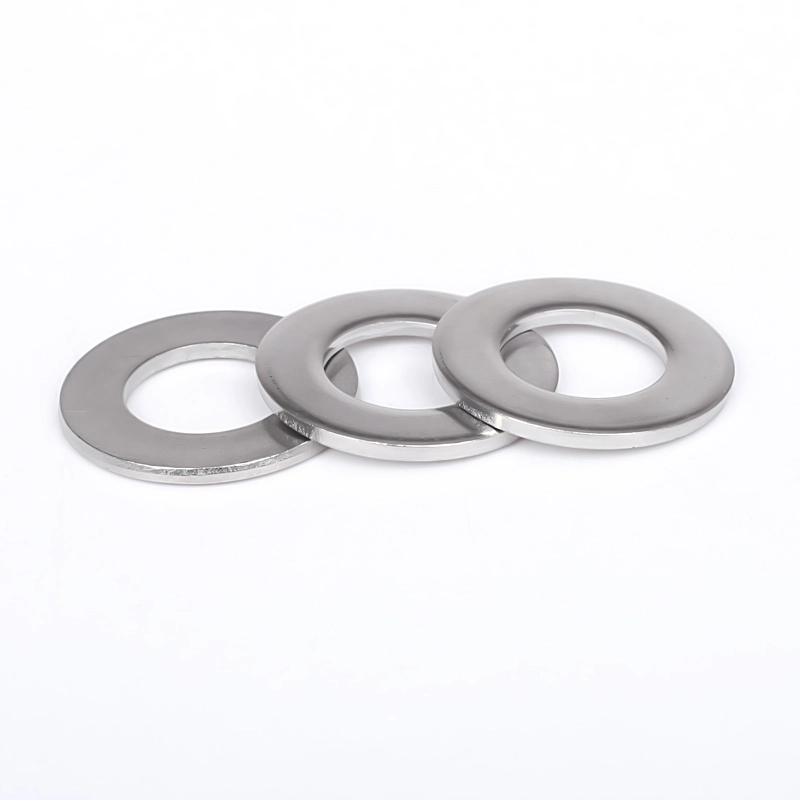

Stainless Steel Din 125 Flat Washer

Velikost		Φ1.7	Φ1,8	Φ2.2	Φ2,5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10,5	Φ13	Φ15
M	Pro velikost závitu	M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	min=nominální velikost	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	max	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	max = jmenovitá velikost	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	min	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	Nominální velikost	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	max	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	min	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
na 1000 jednotek ≈ kg		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Velikost		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	Pro velikost závitu	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	min=nominální velikost	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	max	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	max = jmenovitá velikost	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	min	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	Nominální velikost	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
na 1000 jednotek ≈ kg		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Velikost		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	Pro velikost závitu	M42	M45	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	min=nominální velikost	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	max	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	max = jmenovitá velikost	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	min	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	Nominální velikost	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	max	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	min	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
na 1000 jednotek ≈ kg		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Velikost		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	Pro velikost závitu	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	min=nominální velikost	98	104	109	114	119	124	129	134	139	144	149	155	165
d	max	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	max = jmenovitá velikost	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	min	163.40	173.40	178.40	183.15	198,15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	Nominální velikost	12	14	14	14	14	16	16	16	16	18	18	18	18
	max	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	min	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
na 1000 jednotek ≈ kg		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

Funkční silné stránky a víceúčelové průmyslové využití

1. Vysoce plochá integrální plochá struktura rovnoměrně rozptyluje místní upevňovací tlak a účinně zabraňuje tenkým kovovým deskám, plastovým dílům a dřevěným obrobkům protlačování, praskání a deformaci během zajišťování šroubů.

2. Oboustranný proces leštění bez otřepů chrání přesné povrchy obrobku před poškrábáním a otěrem a řeší problém poškození třením kovu způsobeného přímým kontaktem mezi hlavou šroubu a obrobkem.

3. Přísná standardní tolerance vnitřního a vnějšího průměru zajišťuje přesné sladění se všemi metrickými standardními spojovacími prvky, zabraňuje excentrické montáži a volné montáži, což výrazně zlepšuje stabilitu montáže a jednotnost upevnění.

4. Vynikající houževnatost materiálu a odolnost v tlaku, žádné ohýbání nebo trvalá deformace při standardním zajišťovacím momentu, zachování dlouhodobého stabilního pomocného upevňovacího účinku a zlepšení trvanlivosti sestavy.

5. Více možností materiálové a povrchové úpravy se přizpůsobí vnitřní montáži, venkovnímu vlhkému prostředí a lehce korozním pracovním podmínkám, široce používané ve strojírenství, elektronice, nábytku, elektrických spotřebičích a stavebních oborech.

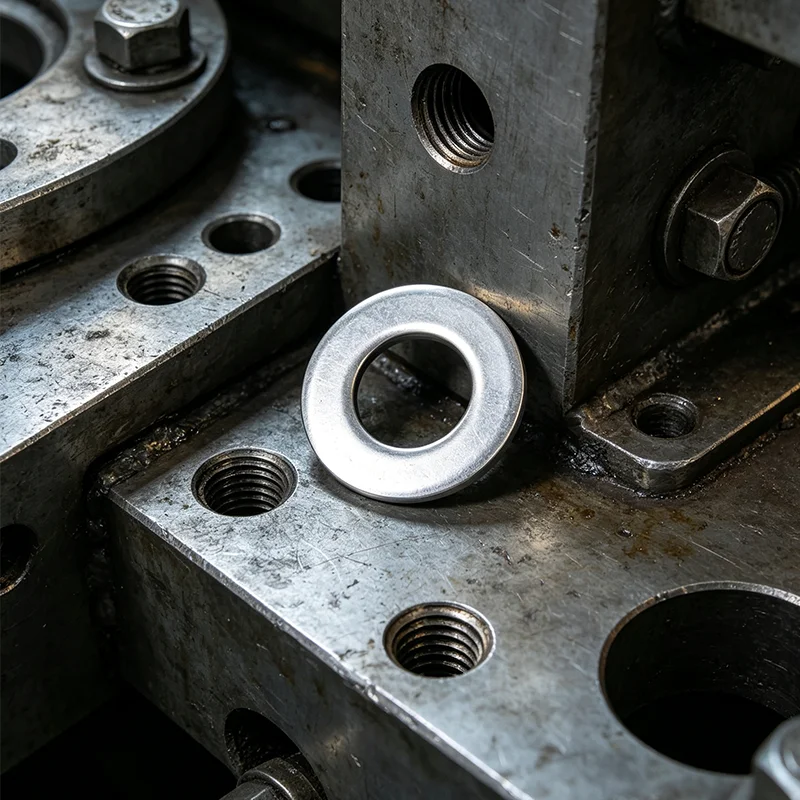

Stainless Steel Din 125 Flat Washer

Poznámky pro pozornost

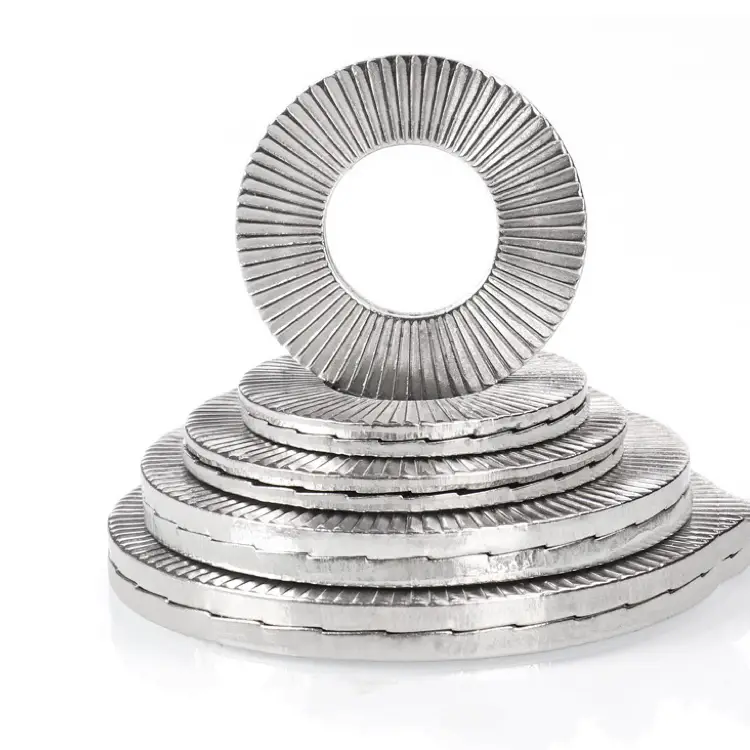

1. Diferenciální umístění funkce produktu: DIN 125 je čistě ploché tlakové těsnění bez elastické struktury proti uvolnění. Nelze ji použít jako náhradu za pružné podložky nebo podložky proti uvolnění DIN 25201. V podmínkách vysokofrekvenčních vibrací a nárazů s velkým zatížením je nutné jej použít v kombinaci se speciálním příslušenstvím proti uvolnění.

2. Přísně odpovídat specifikovaným rozměrům: Pro zajištění kompatibility by měla být vybrána odpovídající plochá podložka vnějšího průměru šroubu. Pokud je vnitřní otvor příliš velký, způsobí to excentrickou sílu a nestabilní adhezi. Pokud je vnitřní otvor příliš malý, bude to mít za následek zaseknutí sestavy a nemožnost pevně přitlačit, což ovlivní celkovou přesnost sestavy.

3. Zakázat použití násilného přetlaku: Přestože je výkon nesení tlaku vynikající, je nutné se vyhnout okamžitému nadměrnému násilnému zablokování, aby se zabránilo místnímu přetížení těsnění v podmínkách tenké desky, způsobujícímu zkroucení a deformaci a ovlivnění efektu ploché adheze.

4. Udržujte povrch sestavy v čistotě: Před instalací je třeba očistit prach, železné piliny a nečistoty na těsnění a povrchu obrobku, aby se zabránilo vtlačení cizích předmětů, což by způsobilo naklonění povrchu desky a nerovnoměrné rozložení síly a zabránilo skrytému uvolnění při pozdějších vibracích zařízení.

5. Vyberte materiály podle požadavků: Pro běžné upevnění v interiéru lze vybrat modely z uhlíkové oceli, abyste měli pod kontrolou náklady; pro scénáře venkovních, vlhkých, kyselých, alkalických a vysoce přesných zařízení se doporučuje používat modely z nerezové oceli, aby se zvýšila odolnost proti korozi a povětrnostním vlivům a životnost.

6. Nedávejte na sebe příliš mnoho těsnění pro vyrovnání: Nedoporučuje se spoléhat na více vrstev těsnění pro kompenzaci chyby polohy otvoru nebo odchylky mezery. Nadměrné stohování sníží strukturální stabilitu a snadno způsobí uvolněnou polohu a odchylku síly, což ovlivňuje přesnost sestavy zařízení.
