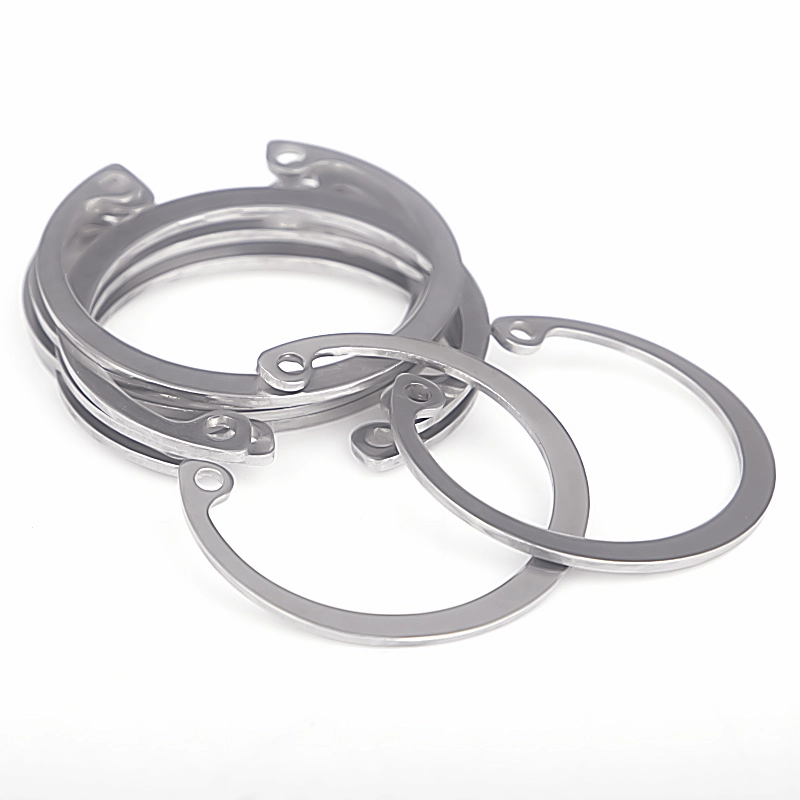

Nerezová ocel DIN 472 Vnitřní pojistný kroužek / pojistný kroužek otvoru

Vysoce kvalitní vnitřní pojistný kroužek/přídržný kroužek z nerezové oceli DIN 472 společnosti Wanluo v Číně jsou přísně vyráběny podle německých průmyslových norem DIN a slouží jako profesionální elastické upevňovací prvky pro umístění otvorů.

Odeslat dotaz

Product Description

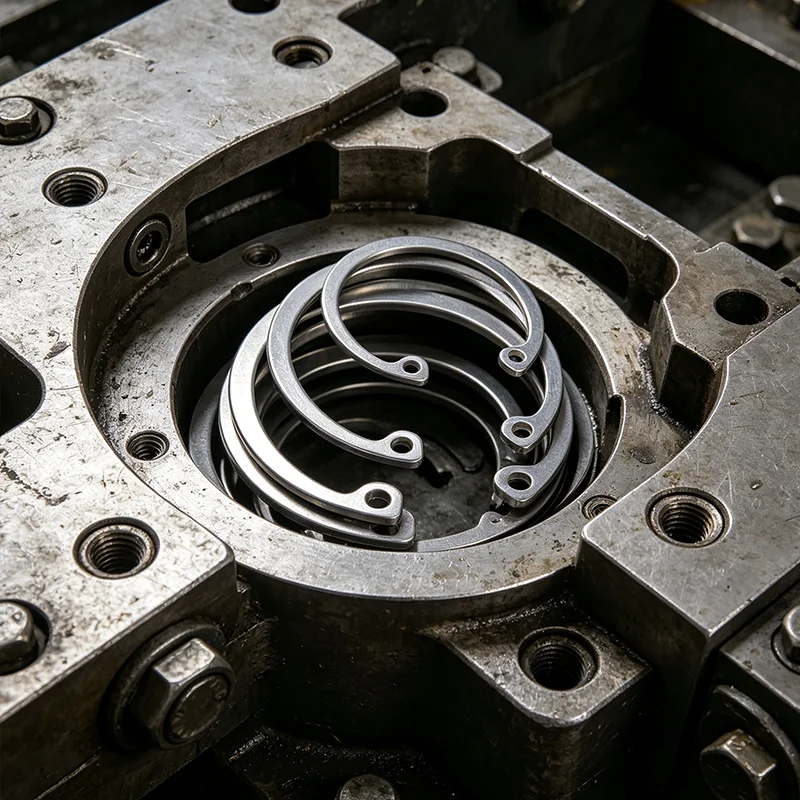

Na rozdíl od vnějších pojistných kroužků hřídele DIN 471 pro upínání vnějšího hřídele se vnitřní pojistný kroužek / pojistný kroužek pro díry z nerezové oceli od výrobce Wanluo vyznačuje dovnitř se otevírající elastickou strukturou, speciálně navrženou pro upnutí a omezení drážek vnitřních otvorů. Se spolehlivým elastickým roztahovacím a upínacím výkonem je zapuštěn do přesných drážek otvorů pro upevnění čepů, ložisek, vnitřních hřídelí a vestavěných součástí, což účinně zabraňuje vypadnutí vnitřních částí a axiálnímu posunutí při provozních vibracích a nárazech zatížení. Díky kompaktní konstrukci, vysoké přesnosti upnutí a snadné montáži je základním standardním spojovacím prvkem pro vestavěnou mechanickou montáž a přesné omezení polohy otvoru.

Návrh konstrukce produktu a proces průmyslové výroby

Pojistné kroužky s vnitřními otvory DIN 472 využívají vysoce čistou pružinovou ocel a prvotřídní materiály z nerezové oceli, zpracované integrovaným přesným lisováním, celkovým kalením a temperováním, tepelným zpracováním a jemným ořezáváním hran. Jedinečná dovnitř otevíraná struktura a symetrické montážní otvory dokonale ladí s profesionálními kleštěmi na pojistné kroužky pro rychlou montáž a demontáž. Radián vnějšího kruhu a průměr upnutí jsou přesně kalibrovány, aby bylo dosaženo plného kontaktu a těsného uložení se standardními drážkami vnitřních otvorů, čímž se zabrání volnému upnutí, odsazení nebo vypadnutí. Celková tloušťka prstencového tělesa je rovnoměrná s vynikající elastickou houževnatostí a odolností proti únavě, udržuje stabilní upínací výkon po opakovaném roztahování a dlouhodobém cyklickém provozu bez trvalé deformace nebo elastického selhání. Hladký povrch bez otřepů účinně chrání vnitřní průměr stěny otvoru a přesně namontované díly před poškrábáním a oděrem, čímž splňuje standardy vysoce přesné mechanické montáže.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	DIN 472 vnitřní pojistný kroužek, pojistný kroužek otvoru, vnitřní pojistný kroužek
Executive Standard	DIN 472, norma ISO, norma GB, vlastní nestandardní velikosti
Dostupný materiál	304, 316L nerezová ocel, vysoce kvalitní pružinová ocel, pozinkovaná uhlíková ocel
Rozsah velikostí	Průměr otvoru φ8mm-φ100mm plné standardní velikosti, vlastní speciální otvor a tloušťka
Typ struktury	Vnitřní elastický kroužek otevíraný dovnitř, dvojité montážní otvory, typ upínání do drážky vnitřního otvoru
Technologie zpracování	Přesné ražení, zpevnění tepelným zpracováním, odjehlování hran, elastická kalibrace
Použitelný objekt	Mechanické vnitřní otvory, ložiskové otvory, válcové otvory a přesné vestavěné drážky
Povrchová úprava	Moření a pasivace / Pozinkováno / Černý oxid, antikorozní a antikorozní
Mechanické vlastnosti	Stabilní elastická upínací síla, proti únavě, proti uvolnění, trvanlivý limitní výkon
Způsob balení	Vnitřní taška odolná proti vlhkosti + exportní karton, paletové balení pro hromadné objednávky
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové zásobování smíšeným spojovacím materiálem

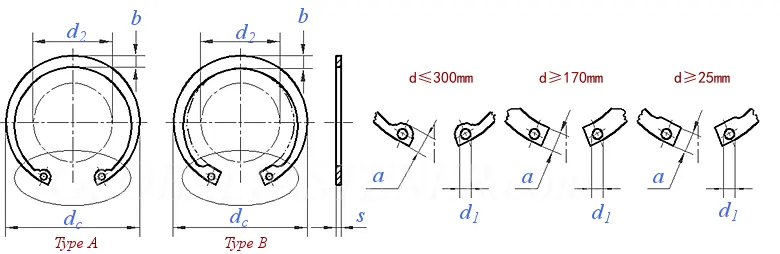

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Jmenovitý průměr d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	max	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	min	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Nominální velikost	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	max	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	min	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	max	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	min	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
na 1000 jednotek ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Jmenovitý průměr d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Nominální velikost	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	max	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	min	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	max	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	min	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
na 1000 jednotek ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Jmenovitý průměr d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	max	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	min	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Nominální velikost	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	max	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	min	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	max	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
na 1000 jednotek ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Jmenovitý průměr d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	max	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	min	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Nominální velikost	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	max	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	min	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	max	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	min	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
na 1000 jednotek ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Hlavní přednosti produktu a scénáře aplikací napříč odvětvími

1. Profesionální upínací struktura vnitřního otvoru dokonale odpovídá standardním velikostem drážek otvorů, poskytuje rovnoměrnou obvodovou elastickou upínací sílu, účinně omezuje axiální pohyb vestavěných ložisek, hřídelí a čepových částí, aby se zabránilo oddělení vnitřních součástí.

2. Přísný integrální proces tepelného zpracování zvyšuje elastickou stabilitu a mechanickou houževnatost, zajišťuje, že nedochází k elastické únavě, relaxaci nebo lomu po dlouhodobých vibracích a opakované montáži, zachovává dlouhodobou přesnou limitní přesnost.

3. Symetrický dvouotvorový design podporuje rychlou montáž a demontáž pomocí speciálních kleští na pojistné kroužky, což výrazně zlepšuje efektivitu výrobní montáže a pozdější pohodlí při údržbě zařízení, vhodné pro velkosériovou průmyslovou sériovou výrobu.

4. Ultra hladký povrch bez otřepů chrání vnitřní stěnu otvoru a přesně lícující díly před oděrem a poškrábáním, zabraňuje poškození sestavy a chvění zařízení a zajišťuje stabilní provoz přesných mechanických konstrukcí.

5. Diverzifikovaná řešení pro úpravu materiálů a povrchů se přizpůsobují různým pracovním scénářům, široce používaná v hydraulických pneumatických součástech, přesných automobilových součástech, domácích spotřebičích, automatizačních zařízeních a konstrukcích limitů polohy otvorů ve strojírenství.

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

FAQ

Q1: Jaký je hlavní účel pojistného kroužku DIN 472?

A1: DIN 472 je pojistný kroužek pro vnitřní otvory, instalovaný uvnitř předem otevřených otvorů a zapuštěný do drážek otvorů. Používá se k upevnění a omezení vestavěných ložisek, hřídelí a válcových dílů, aby se zabránilo axiálnímu vypadnutí a posunutí vnitřních součástí.

Q2: Hlavní rozdíly mezi DIN 472 a DIN 471?

A2: DIN 471 je vnější pojistný kroužek pro vnější upnutí hřídele s otevíráním ven; DIN 472 je vnitřní pojistný kroužek pro vnitřní upnutí otvoru s otevíráním dovnitř. Tyto dva mají opačný směr strukturálního namáhání a jsou zcela nezaměnitelné, tvoří kompletní sadu upevňovacích prvků hřídele a otvoru.

Otázka 3: Lze snadno deformovat pojistný kroužek DIN 472 během instalace?

A3: Ne. Naše výrobky využívají profesionální úpravu zpevnění pružinové oceli se silnou houževnatostí a tuhostí. Standardní instalace roztažení nástroje nezpůsobí trvalou deformaci a pojistný kroužek se může rychle vrátit na standardní velikost pro pevné upnutí.

Q4: Jaké scénáře jsou vhodné pro DIN 472?

A4: Je široce použitelný pro všechny scénáře omezení vestavěných otvorů, jako jsou otvory pro hydraulické ventily, otvory pro ložiska motoru, otvory pro montáž zařízení, díly válců, otvory pro přesné nástroje a automatizované mechanické upevňovací struktury vnitřní dutiny.

Q5: Lze poskytnout přizpůsobené nestandardní pojistné kroužky otvorů?

A5: Ano. Podporujeme přizpůsobení speciálního vnitřního a vnějšího průměru, tloušťky, velikosti odpovídající drážky a vysoce antikorozní povrchové úpravy, aby byly splněny personalizované limitní požadavky speciálních mechanických pozic otvorů.
