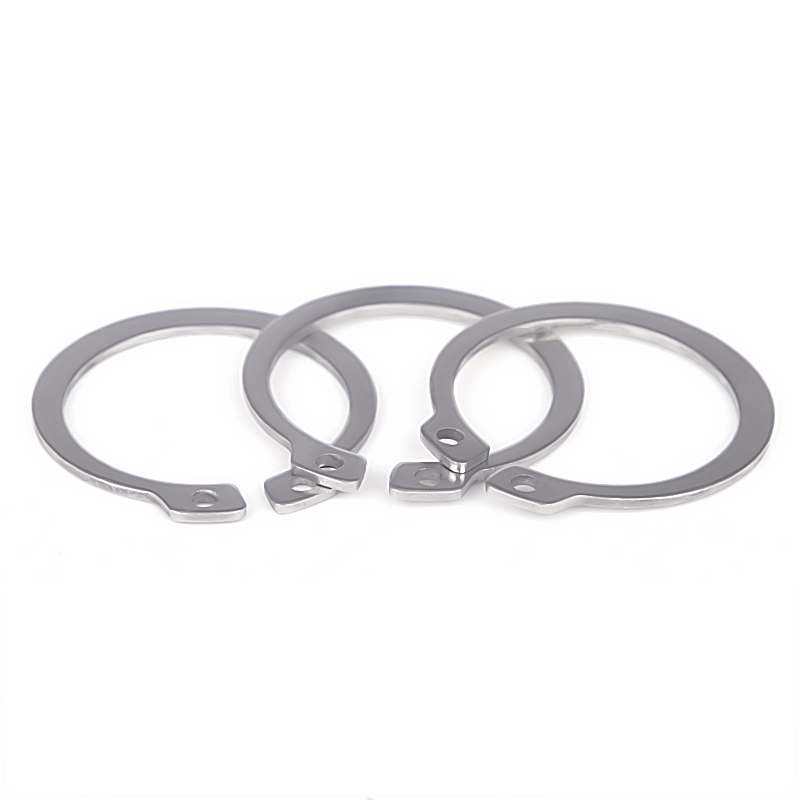

Vnější pojistný kroužek z nerezové oceli DIN 471

Tovární vysoce kvalitní nerezová ocel DIN 471 Externí pojistné kroužky jsou vyráběny přísně v souladu s německými průmyslovými normami DIN a patří k přesným elastickým upevňovacím prvkům speciálně navrženým pro upevnění hřídele.

Odeslat dotaz

Product Description

Na rozdíl od podložek používaných pro tlakové uložení a proti povolování se vnější pojistný kroužek z nerezové oceli DIN 471 vyznačuje otevřenou elastickou prstencovou strukturou, aplikovanou výhradně na vnější kruhovou drážku rotujících a pevných hřídelí. Díky přesnému elastickému smršťování a resetování může být rychle instalován do drážky hřídele, aby se dosáhlo axiálního omezení, což účinně zabraňuje axiálnímu posuvu a pádu ložisek, ozubených kol, objímek a dalších částí hřídele během mechanického provozu. Jedná se o základní standardní upevňovací prvek pro montáž mechanické převodovky, vyznačuje se snadnou instalací, vysokou přesností upnutí a dlouhodobě stabilním limitním účinkem.

Návrh hlavních součástí a standardizovaná technika zpracování

Pojistné kroužky pro vnější hřídel DIN 471 využívají vysoce kvalitní suroviny z pružinové oceli a nerezové oceli, zpracované integrovaným přesným lisováním, integrovaným kalením a temperováním, tepelným zpracováním a konečnou úpravou hran. Standardní otevřená mezera a vyhrazené instalační otvory dokonale ladí s profesionálními kleštěmi na pojistné kroužky pro rychlou montáž a demontáž. Vnitřní průměr a radián jsou přesně kalibrovány, aby bylo zajištěno pevné upnutí se standardními drážkami hřídele, žádné volné upnutí nebo nadměrné odchylky utažení. Celkové těleso prstence má rovnoměrnou tloušťku a vynikající elastickou houževnatost, se stabilním smršťováním a resetováním, není snadné vytvořit elastickou únavu, trvalou deformaci nebo zlomeninu po opakované demontáži a dlouhodobém vibračním provozu. Hladký vnější okraj bez otřepů zabraňuje poškrábání odpovídajících dílů a celková pevnost konstrukce splňuje průmyslové požadavky na vysoké zatížení.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	DIN 471 vnější pojistný kroužek, pojistný kroužek hřídele, vnější pojistný kroužek
Executive Standard	DIN 471, norma ISO, norma GB, vlastní nestandardní velikosti
Dostupný materiál	304, 316L nerezová ocel, vysoce kvalitní pružinová ocel, pozinkovaná uhlíková ocel
Rozsah velikostí	Průměr hřídele φ3mm-φ100mm plné standardní velikosti, vlastní speciální otvor a tloušťka
Typ struktury	Vnější otevřený pružný kroužek, provedení s dvojitým montážním otvorem, typ upnutí do drážky hřídele
Technologie zpracování	Přesné ražení, zpevnění tepelným zpracováním, odjehlování hran, elastická kalibrace
Použitelný objekt	Standardní rotační hřídele, ozubené hřídele, ložiskové hřídele a válcové hřídelové díly
Povrchová úprava	Moření a pasivace / Pozinkováno / Černý oxid, antikorozní a antikorozní
Mechanické vlastnosti	Silná elastická houževnatost, proti únavě, proti pádu, stabilní upínací síla
Způsob balení	Vnitřní taška odolná proti vlhkosti + exportní karton, paletové balení pro hromadné objednávky
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové zásobování smíšeným spojovacím materiálem

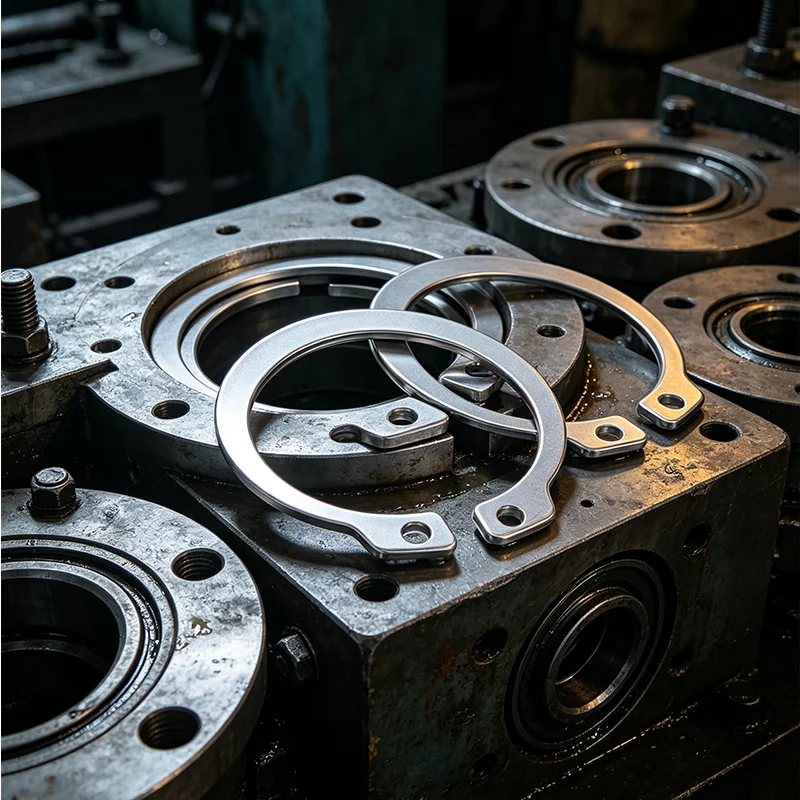

Stainless Steel Din 471 External Circlip

Jmenovitý průměr d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	max	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	max	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	max	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
na 1000 jednotek ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Jmenovitý průměr d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	max	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	max	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
na 1000 jednotek ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Jmenovitý průměr d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	max	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	max	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	max	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
na 1000 jednotek ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Jmenovitý průměr d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	max	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	max	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	max	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
na 1000 jednotek ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Výhody výjimečného produktu a univerzální přizpůsobení pracovním podmínkám

1. Profesionální design vnějšího upínání hřídele dokonale odpovídá standardním drážkám hřídele, poskytuje rovnoměrnou a stabilní elastickou upínací sílu, účinně omezuje axiální posunutí částí hřídele a řeší problém vypadávání součástí způsobené vibracemi a rotací zařízení.

2. Vysoce přesný integrovaný proces tepelného zpracování dodává pojistnému kroužku vynikající elastické zotavení a odolnost proti únavě. Zachovává si stabilní elasticitu po opakovaném roztahování a smršťování, nedochází k relaxaci nebo selhání při dlouhodobém vysokorychlostním provozu.

3. Vyhrazené dvojité instalační otvory spolupracují se speciálními kleštěmi na pojistné kroužky, realizují rychlou montáž a demontáž, výrazně zlepšují údržbu zařízení a efektivitu výměny komponent, vhodné pro dávkovou průmyslovou montáž.

4. Hladká povrchová úprava bez otřepů chrání hřídele a odpovídající díly před poškrábáním a otěrem během instalace a provozu, čímž zajišťuje přesnost montáže a životnost součástí převodovky.

5. Různé možnosti úpravy materiálů a povrchů se přizpůsobují různým pracovním prostředím, široce používané v mechanických zařízeních, automobilových dílech, elektrických spotřebičích, hydraulických pneumatických součástech a automatizovaných převodových systémech.

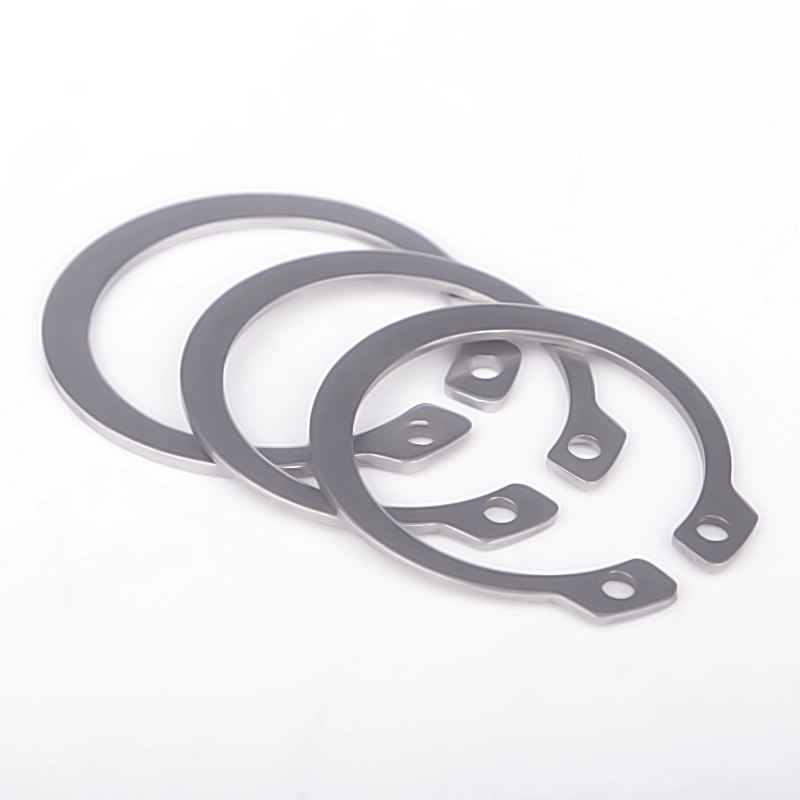

Stainless Steel Din 471 External Circlip

FAQ

Q1: K čemu se používá vnější pojistný kroužek z nerezové oceli DIN 471?

A1: DIN 471 je vnější pojistný kroužek pro hřídele, instalovaný hlavně na vnější drážce mechanických hřídelí k upevnění ložisek, ozubených kol, pouzder hřídele a dalších částí, zabraňujících axiálnímu posuvu a pádu, realizujícím přesné omezení rotujících součástí hřídele.

Q2: Jaký je rozdíl mezi pojistnými kroužky DIN 471 (hřídel) a DIN 472 (otvory)?

A2: DIN 471 je vnější pojistný kroužek pro montáž hřídele, který upíná vnější kruh hřídele; DIN 472 je vnitřní pojistný kroužek pro montáž do otvoru, svírá vnitřní stěnu otvoru. Tyto dvě struktury jsou opačné a nejsou zaměnitelné.

Q3: Ztratí pojistný kroužek po dlouhodobém používání elasticitu?

A3: Naše pojistné kroužky DIN 471 využívají přísné kalení a temperování se stabilním elastickým výkonem a silnou schopností proti únavě. Za standardních pracovních podmínek nebude uvolněná nebo neplatná, což zajistí dlouhodobou stabilitu limitu.

Q4: Vyžaduje instalace profesionální nástroje?

A4: Ano. Pro instalaci dilatací se doporučuje použít odpovídající kleště na pojistné kroužky, aby se zabránilo umělé deformaci a zlomení, čímž se zajistí pevné usazení a stabilní omezující účinek po instalaci.

Q5: Můžete přizpůsobit nestandardní pojistné kroužky?

A5: Ano. Podporujeme přizpůsobení speciálního vnějšího průměru, tloušťky, velikosti drážky a povrchové úpravy s vysokou odolností proti korozi, aby byly splněny limitní požadavky speciálních mechanických součástí hřídele.
