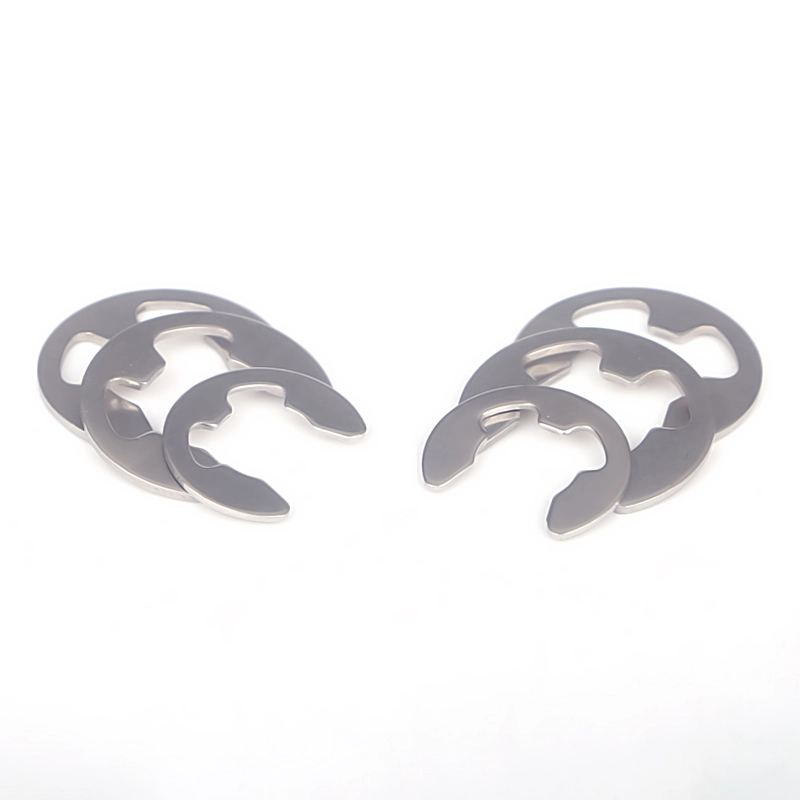

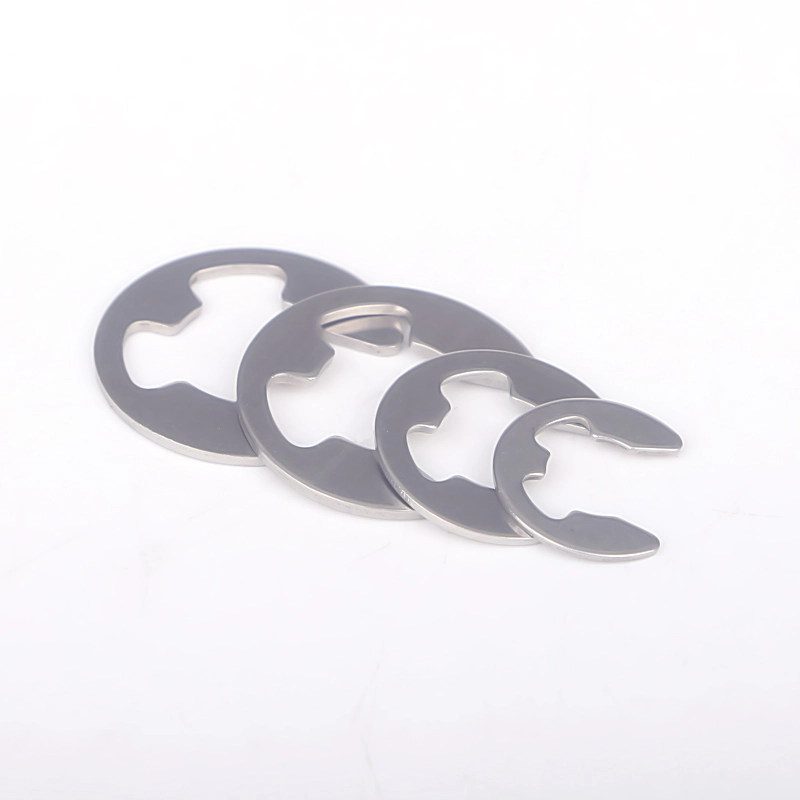

Pojistný kroužek / pojistný kroužek z nerezové oceli DIN 6799 typu E

Pojistný kroužek / pojistný kroužek z čínské nerezové oceli DIN 6799 typu E od společnosti Wanluo se vyrábí v přísném souladu s německými průmyslovými normami DIN a patří k lehkým upevňovacím prvkům s otevřeným elastickým hřídelem. Na rozdíl od tradičních pojistných kroužků pro hřídel DIN471 a pojistných kroužků pro otvory DIN472, které vyžadují přesné vyhrazené drážky pro instalaci, DIN 6799 se vyznačuje jedinečnou otevřenou integrální strukturou ve tvaru E, která umožňuje přímé upnutí na hladké optické osy a konvenční těla hřídele bez předběžného zpracování pevných drážek.

Odeslat dotaz

Product Description

Nerezová ocel DIN 6799 typ E-Type Pojistný kroužek / Pojistný kroužek od dodavatele Wanluo poskytuje stabilní elastickou upínací sílu pro omezení axiálního posunutí pouzder hřídele, ložisek, čepových hřídelí a pohyblivých částí, čímž řeší problémy se složitým zapichováním a nepohodlnou montáží tradičních pojistných kroužků. Díky ultra kompaktní konstrukci, rychlé instalaci bez použití nářadí a široké univerzální přizpůsobivosti je široce používán v mechanické montáži s lehkým zatížením, každodenním vybavení a přesných miniaturních převodových konstrukcích.

Konfigurace obrobku a celý proces výroby

Pojistné kroužky DIN 6799 typu E využívají vysoce houževnatou pružinovou ocel a vysoce kvalitní suroviny z nerezové oceli, zpracované přesným lisováním z jednoho kusu, integrálním tepelným zpracováním zpevněním a úplným odstraněním otřepů. Standardní symetrická otevřená struktura ve tvaru E má přesný radián elastického otevření a rovnoměrné upínací napětí, což zajišťuje těsné a neklouzavé upnutí na standardních metrických hřídelích. Integrální prstencové těleso má konzistentní tloušťku a vynikající elastický zotavovací výkon, zabraňuje trvalé deformaci, elastické únavě nebo uvolnění po opakované demontáži a dlouhodobém provozu s mírnými vibracemi. Plně leštěné hrany bez otřepů zabraňují poškrábání povrchů hřídele a odpovídajících dílů během instalace a používání a účinně chrání integritu přesných součástí hřídele. Přísná kontrola rozměrových tolerancí zajišťuje vysokou univerzálnost standardních velikostí, dokonale vyhovující konvenčním průměrům hřídele pro rychlou montáž a omezující fixaci.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	DIN 6799 pojistný kroužek typu E, pojistný kroužek hřídele ve tvaru E, otevřený pružný pojistný kroužek
Executive Standard	DIN 6799, ISO Standard, GB Standard, Vlastní nestandardní velikosti
Dostupný materiál	304, 316L nerezová ocel, vysoce kvalitní pružinová ocel, pozinkovaná uhlíková ocel
Rozsah velikostí	Průměr hřídele φ2mm-φ50mm plné standardní velikosti, vlastní speciální tloušťka a elasticita otevření
Typ struktury	Otevřená integrální konstrukce ve tvaru E, rychlé upínání bez použití nářadí, přímá montáž na povrch hřídele
Technologie zpracování	Přesné integrální ražení, zpevnění tepelným zpracováním, úplné odstranění otřepů, elastická kalibrace
Použitelný objekt	Hladké optické hřídele, čepové hřídele, miniaturní převodové hřídele, lehké pohyblivé části hřídele
Povrchová úprava	Moření a pasivace / Pozinkováno / Černý oxid, antikorozní a antikorozní
Mechanické vlastnosti	Stabilní elastická upínací síla, proti únavě, žádná deformace, lehká mezní ochrana
Způsob balení	Vnitřní taška odolná proti vlhkosti + exportní karton, paletové balení pro hromadné objednávky
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové zásobování smíšeným spojovacím materiálem

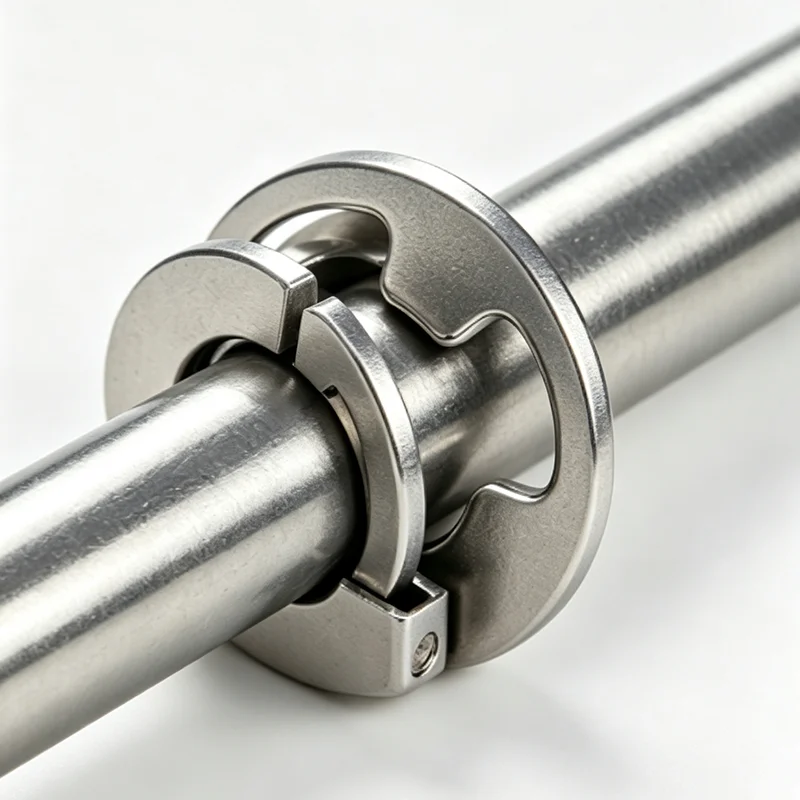

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Jmenovitý průměr d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Nominální velikost	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	max	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	min	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Nominální velikost	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	max	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	min	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	max	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
na 1000 jednotek ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Jmenovitý průměr d		7	8	9	10	12	15	19	24	30
h	Nominální velikost	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	max	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	min	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Nominální velikost	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	max	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	min	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	max	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
na 1000 jednotek ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Konkurenční vlastnosti produktu a globální pracovní případy na místě

1. Pro instalaci není potřeba žádná drážka, čímž se prolomí omezení tradičních pojistných kroužků. Lze jej přímo upnout na hladké povrchy hřídele, což eliminuje potřebu opracování drážkování hřídele, výrazně snižuje náklady na zpracování obrobku a zlepšuje efektivitu montáže.

2. Unikátní otevřená elastická struktura typu E poskytuje rovnoměrnou a stabilní obvodovou upínací sílu, účinně omezuje axiální klouzání a vypadávání částí hřídele s nízkou zátěží, se spolehlivým účinkem proti uvolnění a omezením za běžných podmínek vibrací.

3. Rychlá montáž a demontáž bez použití nářadí, jednoduchá obsluha a vysoká účinnost, dokonale vhodné pro dávkové výrobní linky a scénáře každodenní údržby zařízení, řešící potíže s komplikovanou instalací konvenčních pojistných kroužků.

4. Po integrovaném tepelném zpracování má těleso kroužku vynikající elastickou houževnatost a odolnost proti únavě, přičemž si po opakované demontáži a dlouhodobém provozu bez uvolnění nebo selhání zachovává stabilní elasticitu upnutí.

5. Kompaktní a lehký s rozmanitými materiálovými možnostmi, široce použitelný pro lehké stroje, elektronická zařízení, domácí spotřebiče, příslušenství hraček, miniaturní automatizační díly a další scénáře omezení hřídele s nízkou zátěží.

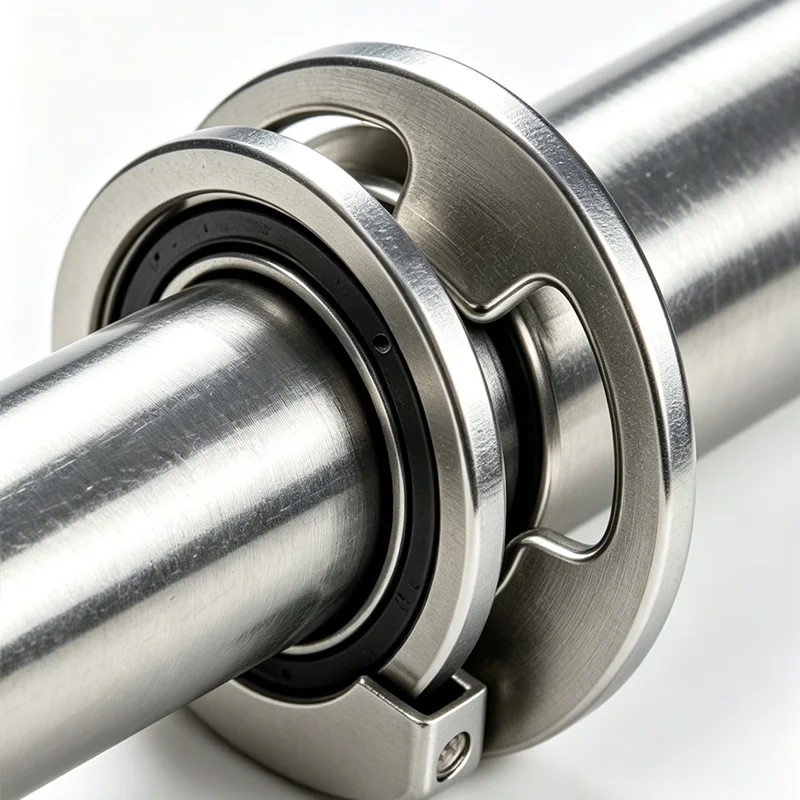

Stainless Steel Din 6799 E Type Circlip Retaining Ring

FAQ

Q1: Jaký je rozdíl mezi pojistným kroužkem DIN 6799 a DIN 471?

A1: DIN 471 je uzavřený pružný pojistný kroužek, který je nutné instalovat do vyhrazené drážky hřídele profesionálními kleštěmi; DIN 6799 je otevřený pojistný kroužek typu E, který lze přímo upnout na hladký hřídel bez drážkování, vyznačuje se rychlejší instalací a jednodušší konstrukcí, vhodný pro scénáře omezující malé zatížení.

Q2: Vyžaduje norma DIN 6799 vyhrazené drážky na hřídeli?

A2: Není potřeba žádná drážka. Díky své vlastní elastické upínací síle může být stabilně upevněn na hladkém povrchu hřídele, což je největší výhoda oproti tradičním standardním pojistným kroužkům a značně zjednodušuje proces obrábění.

Q3: Je upínací síla pojistného kroužku typu E dostatečná?

A3: Naše pojistné kroužky DIN 6799 využívají přísnou elastickou kalibrační úpravu. Standardní upínací síla plně splňuje omezující požadavky scénářů lehkého a středního zatížení. Nedoporučuje se pro připojení klíčových zařízení s vysokou zátěží a silnými vibracemi.

Q4: Jaké jsou hlavní aplikační scénáře DIN 6799?

A4: Široce se používá pro omezení a upevnění miniaturních hřídelí, čepových hřídelí, válečků a pohyblivých částí v lehkých průmyslových strojích, elektronických výrobcích, elektrických zařízeních, automatizačním příslušenství, každodenním hardwaru a hračkářských strojích.

Q5: Můžete přizpůsobit speciální elastické pojistné kroužky typu E?

A5: Ano. Podporujeme přizpůsobení zesílených vyztužených modelů, speciální elasticitu otevírání, nestandardní vnější průměr a antikorozní povrchovou úpravu, aby byly splněny individuální požadavky na montáž s lehkým zatížením.
