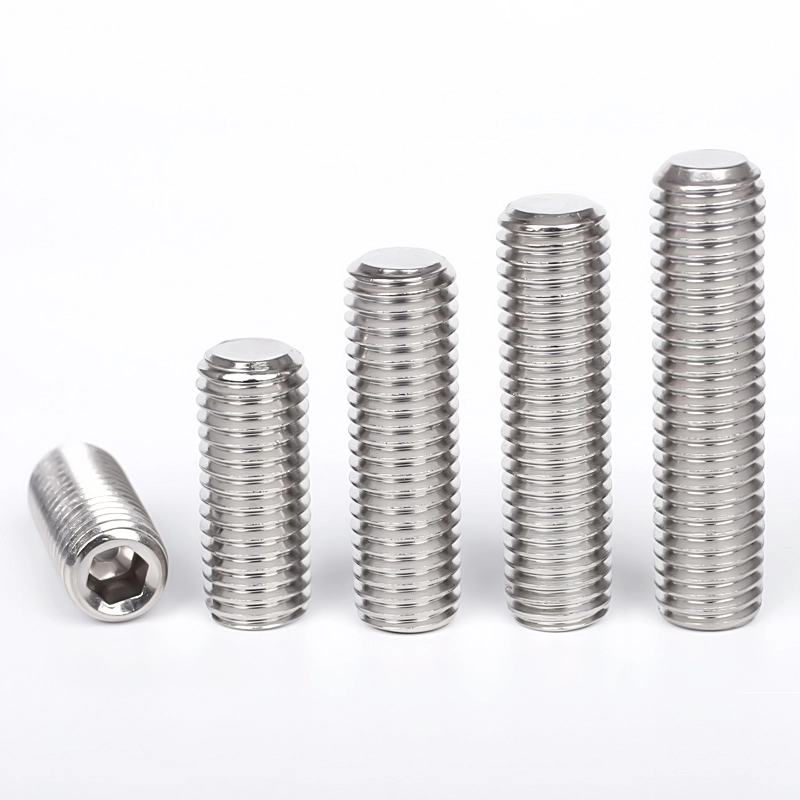

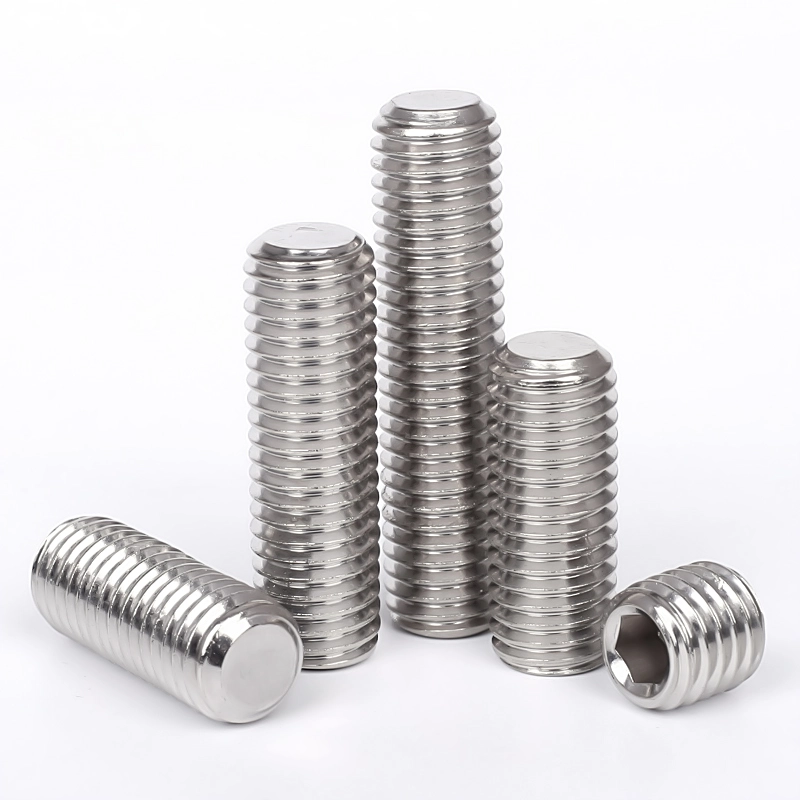

Nerezová ocel DIN 913 šroub s plochým koncem

Šrouby Wanluo China z nerezové oceli DIN 913 s plochým koncem jsou vyráběny přísně v souladu s německými průmyslovými standardy a patří k vysoce přesným šroubům s vnitřním šestihranem bez hlavy. Na rozdíl od všech běžných šroubů s odkrytou hlavou má tento stavěcí šroub zcela bezhlavý design s plochým čelem a vnitřním šestihranným pohonem, určeným pro skryté polohování, zajištění proti uvolnění a montáž s pevným limitem.

Odeslat dotaz

Product Description

Ocelový nastavovací šroub s plochým koncem DIN 913 od dodavatele Wanluo lze zcela zašroubovat do závitového otvoru bez vyčnívajících částí, což důkladně řeší problémy strukturální interference, kolize součástí a posunutí polohy způsobené odkrytými hlavami šroubů. Plochý konec poskytuje rovnoměrný povrchový tlak, realizuje přesné polohování bez poškození kontaktního povrchu obrobku, což z něj činí nezbytný přesný upevňovací prvek pro mechanické převodové díly, upevnění hřídele a jemné doladění forem.

Klíčové strukturální atributy a pracovní postup průmyslové výroby

Stavěcí šroub s plochým koncem DIN 913 využívá integrovaný vysoce přesný proces kování za studena a válcování závitů s plnou standardní kontrolou tolerance. Integrální konstrukce bez hlavy zajišťuje nulové vyčnívání po úplném zašroubování, čímž je realizována zcela skrytá instalace. Standardní vnitřní šestihranná objímka je hluboce tvarovaná s hladkou vnitřní stěnou, dokonale ladí s přesnými imbusovými nástroji, podporuje aretaci s vysokým točivým momentem a jemné nastavení bez prokluzování nástroje nebo deformace objímky. Plochá řezná čelní plocha je přesně vyleštěna s plochým povrchem bez otřepů, který může těsně přiléhat k kontaktní rovině obrobku, rovnoměrně rozptýlit upevňovací tlak a zabránit místnímu vtlačení nebo poškození povrchu. Jednotný závit plného průřezu se vyznačuje přesným stoupáním zubů a hladkým šroubovacím výkonem, což umožňuje flexibilní utahování a povolování pro opakované nastavení polohy. Tělo šroubu, vyrobené z vysoce kvalitní nerezové oceli a vysoce pevné legované oceli, má vysokou tvrdost, silnou tlakovou odolnost a vynikající odolnost proti korozi, udržuje stabilní přesnost polohování při dlouhodobých vibracích a střídavých podmínkách zatížení.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	DIN 913 Stavěcí šroub s plochým koncem, šroub s vnitřním šestihranem bez hlavy
Executive Standard	DIN 913, ISO 4026, GB standardní, vlastní nestandardní velikosti
Dostupný materiál	304, 316L nerezová ocel, legovaná ocel 12,9 stupně, uhlíková ocel
Rozsah velikostí	Úplné standardní metrické velikosti M2-M16, vlastní ultrakrátká/ultra dlouhá délka
Typ struktury	Bezhlavé provedení, ploché čelo, vnitřní šestihranný pohon
Typ pohonu	Standardní vnitřní imbus, kompatibilní s přesnými imbusovými klíči
Funkce vlákna	Plně jednotný metrický závit, vysoká přesnost přesnosti, hladké šroubování
Povrchová úprava	Moření a pasivace / Černý oxid / Pozinkovaný povrch bez otřepů
Mechanické vlastnosti	Vysoká tvrdost, silná tlaková odolnost, přesné polohování, antivibrační uvolnění
Způsob balení	Vnitřní taška odolná proti vlhkosti + exportní karton, paletové balení pro hromadnou zásilku
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové získávání spojovacích prvků

Stainless Steel Din 913 Flat End Set Screw

Šroubový závit d			M1.4	M1.6	(M1.8)	M2	M2.5	M3	M4	M5	M6
P	Pitch		0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
d_p	max		0.7	0.8	0.9	1	1.5	2	2.5	3.5	4
d_p	min		0.45	0.55	0.65	0.75	1.25	1.75	2.25	3.2	3.7
e	min		0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s	Nominální velikost		0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
	max		0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
	min		0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
t	min	krátký	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
t	min	dlouho	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
L₀^①	Nominální velikost		2	2.5	2.5	3	3	4	5	6	6

Šroubový závit d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Pitch		1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
d_p	max		5.5	7	8.5	10	12	13	15	17	18
d_p	min		5.2	6.64	8.14	9.64	11.57	12.57	14.57	16.57	17.57
e	min		4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s	Nominální velikost		4	5	6	6	8	10	10	12	12
	max		4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
	min		4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
t	min	krátký	3	4	4.8	5.6	6.4	7.2	8	9	10
t	min	dlouho	5	6	8	9	10	11	12	13.5	15
L₀^①	Nominální velikost		6	8	12	14	16	16	16	18	20

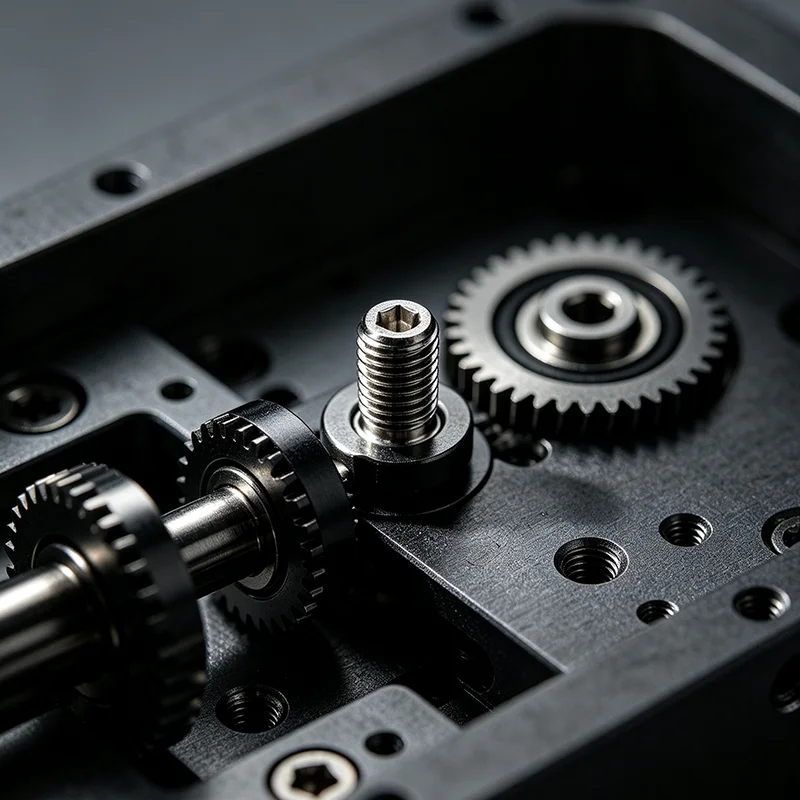

Analýza výhod nákupu a typická prostředí nasazení

1. Bezhlavá skrytá instalační struktura po montáži dosahuje nulového vyčnívání, zcela zamezuje konstrukčnímu rušení a tření součástí, vhodná pro mechanické pohyblivé díly a scénáře montáže v kompaktním omezeném prostoru.

2. Přesný design plochého čelního čela vytváří rovnoměrný povrchový kontakt s obrobkem, realizuje přesné polohování a fixaci limitů bez drcení nebo poškrábání kontaktního povrchu, což chrání integritu přesných dílů.

3. Standardní vnitřní šestihranný pohon podporuje přesné jemné doladění a zamykání s vysokým točivým momentem, což umožňuje flexibilní nastavení polohy a pevnou fixaci, efektivně řeší problémy s posunem polohy a uvolněním způsobeným vibracemi zařízení při dlouhodobém provozu.

4. Vysoce přesný proces válcování závitů zajišťuje těsné přizpůsobení závitů a hladké teleskopické nastavení, vhodné pro opakovanou demontáž, ladění a údržbu přesných zařízení, se stabilním a odolným upevňovacím výkonem.

5. Různé možnosti materiálů a tříd splňují různé pracovní požadavky. Vysokopevnostní legovaná ocel je určena pro polohování s vysokým zatížením, zatímco nerezová ocel je určena pro antikorozní a venkovní prostředí, pokrývající odvětví výroby forem, automatizace a přístrojové techniky.

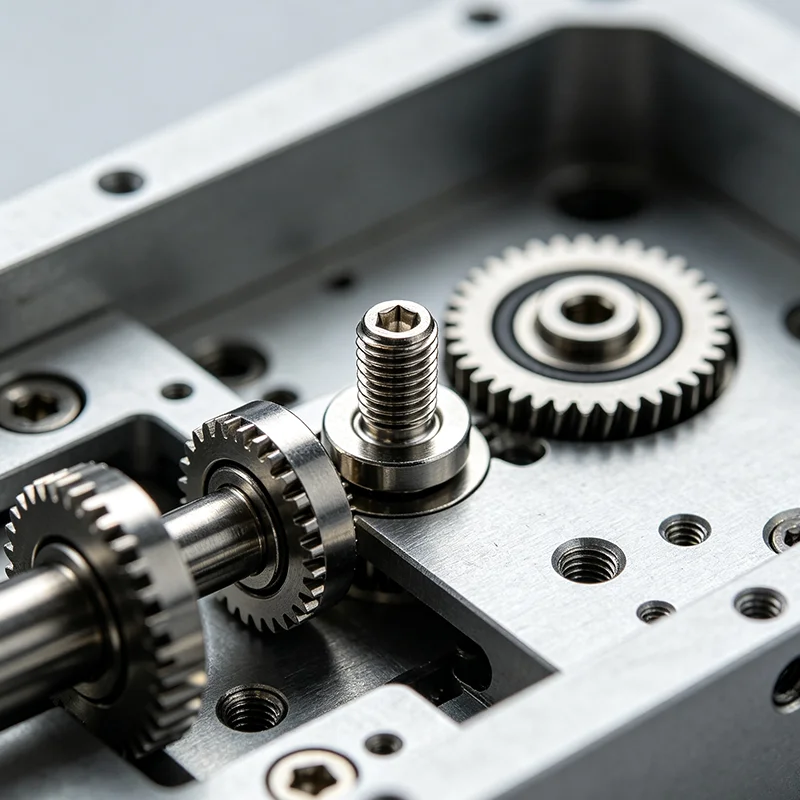

Stainless Steel Din 913 Flat End Set Screw

FAQ

Q1: K čemu se hlavně používá šroub s plochým koncem DIN 913?

A1: DIN 913 je závrtný šroub s plochým koncem bez hlavy, který se používá hlavně pro přesné polohování, aretaci proti uvolnění a fixaci dorazů hřídelí, forem a mechanických dílů. Je široce používán ve scénářích vyžadujících skrytou instalaci a bez poškození kontaktního povrchu.

Q2: Jaký je rozdíl mezi DIN 913 a jinými stavěcími šrouby?

A2: DIN 913 má plochý konec pro povrchovou montáž a umístění bez poškození; ve srovnání s kuželovými nebo miskovitými stavěcími šrouby nezanechává na obrobku prohlubně, což je vhodnější pro přesné díly a hladké povrchové upevnění.

Q3: Uvolní se snadno stavěcí šrouby bez hlavy?

A3: Ne. S vysoce přesným plným závitem a šestihrannou uzamykací strukturou s vysokým točivým momentem těsně pasuje do otvoru se závitem. Vybavený lepidlem na závity nebo pomocnými zajišťovacími opatřeními si může udržet vynikající výkon proti povolování v prostředí s dlouhodobými vibracemi.

Q4: Lze použít šrouby DIN 913 pro jemné nastavení polohy?

A4: Ano. Jednotný standardní závit umožňuje teleskopické nastavení na mikrovzdálenost, což je velmi vhodné pro jemné odladění mezer forem, horizontální polohu zařízení a přesnost mechanické montáže.

Q5: Poskytujete stavěcí šrouby s vysokou pevností?

A5: Jasně. Dodáváme konvenční verze z nerezové oceli a verze z vysoce pevné legované oceli třídy 12,9, které splňují požadavky na polohování pro velké zatížení a vysoce přesnou montáž zařízení.
