ASME B18.3 Torx zápustný strojní šroub

Zápustné strojní šrouby ASME B18.3 Torx jsou prvotřídní přesné spojovací prvky navržené podle amerického národního standardu, mají 100° plochou zápustnou hlavu a vnitřní strukturu hvězdicového pohonu Torx. Na rozdíl od tradičních šroubů s drážkou nebo křížovou drážkou poskytuje šestilalokový pohon Torx větší kontaktní plochu, rovnoměrné rozložení krouticího momentu a nulové prokluzování při utahování vysokým kroutícím momentem. Konstrukce plně zapuštěné hlavy umožňuje úplné zapuštění do montážních povrchů, čímž je dosaženo plochého, uklizeného a efektivního vzhledu sestavy. Tento standardní americký strojní šroub využívá jednotný závitový systém UNC/UNF, který poskytuje přesné uložení závitu, opakovatelnou demontáž a vynikající stabilitu zamykání. Široce se používá v přesných strojích, leteckém příslušenství, automobilových montážích, elektronických zařízeních a špičkových průmyslových zařízeních, které vyžadují standardní americké specifikace spojovacího materiálu.

Odeslat dotaz

Product Description

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	ASME B18.3 Torx zápustný strojní šroub, šroub Torx s plochou hlavou, US standardní hvězdicový zapuštěný šroub, UNC/UNF přesný zapouštěcí šroub
Executive Standard	ASME B18.3 Americký národní standard, UNC/UNF Unified Thread Standard
Dostupný materiál	1018/1022 uhlíková ocel, 304 nerezová ocel, 316 nerezová ocel, legovaná ocel
Velikost závitu USA	#2-56, #4-40, #6-32, #8-32, #10-24, 1/4-20 UNC/UNF plné standardní velikosti
Rozsah délky	1/8 palce – 3 palce, k dispozici přizpůsobená nestandardní délka palce
Strukturální funkce	100° plochá zápustná hlava, vnitřní hvězdicové vybrání Torx, plný strojní závit, zapuštěné provedení
Povrchová úprava	Čiré zinkování, žlutý zinek pasivace, černý oxid, žárové zinkování, přírodní nerezová povrchová úprava
Výkon jádra	Bez vysunutí, ložisko s vysokým kroutícím momentem, zapuštěná instalace, přesné jednotné uchycení závitu, znovu použitelná demontáž
Porovnávací nástroj	Torx T5/T6/T8/T10/T15/T20 profesionální hvězdicový šroubovák a bit
Aplikační scénáře	Americká standardní mechanická zařízení, automobilové díly, letecké součástky, přesné elektronické přístroje, komunikační zařízení, špičková automatizační montáž
Vlastní servis	Vlastní délka závitu v palcích, speciální tolerance hlavy, exkluzivní povrchový antikorozní proces, laserové označení loga, speciální balení pro objednávky projektů v USA

Kontrola materiálu a surovin

Všechny suroviny přísně splňují americké standardy spojovacího materiálu. Surové tyče z uhlíkové oceli používají vysoce čistou nízkouhlíkovou ocel se stabilními vlastnostmi v tahu a tvrdosti, což zabraňuje křehkému lomu během montáže s vysokým točivým momentem. Materiály z nerezové oceli procházejí kontrolou součástí, aby byla zajištěna plná odolnost proti korozi v souladu s průmyslovými požadavky USA. Každá šarže surovin je doprovázena protokoly o zkouškách materiálu (MTC) s odběrem vzorků pevnosti v tahu, meze kluzu a povrchové úpravy. Nečisté a nekvalitní suroviny jsou zcela eliminovány, aby bylo zajištěno, že každý hotový šroub splňuje standardy ASME B18.3 rozměrové tolerance a mechanického výkonu, což podporuje dlouhodobé stabilní používání projektů zařízení standardních v USA.

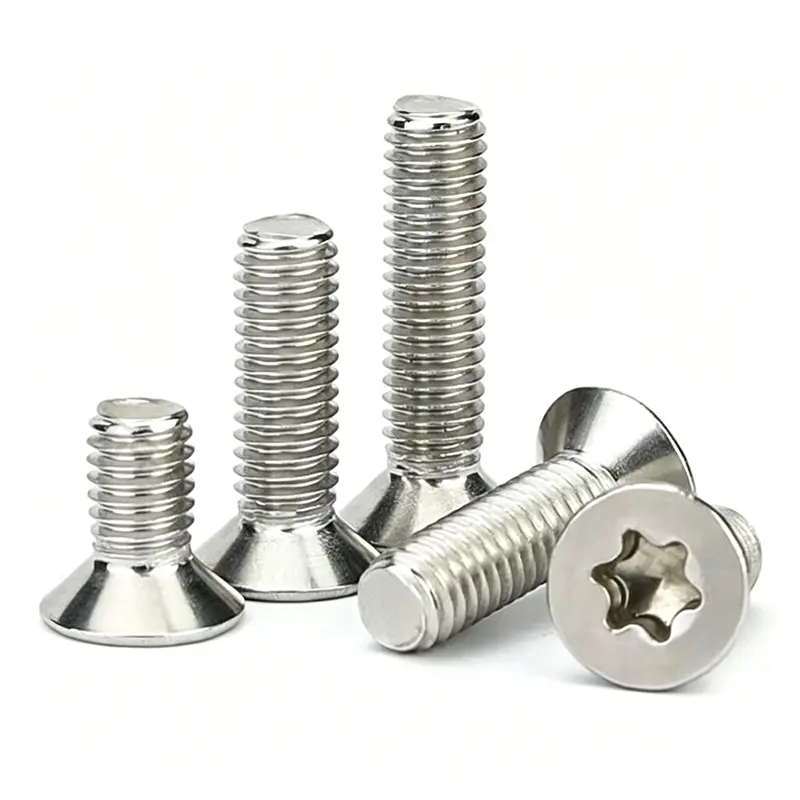

ASME B18.3 Torx Countersunk Machine Screw

Kontrola kvality a výrobní tok

Vyrobeno v plném souladu se standardními výrobními postupy ASME B18.3: třídění surovin → přesné tváření hlavičky zapuštěné hlavy za studena → integrální zahloubení Torx → jednotné válcování závitů UNC/UNF → zpevnění tepelným zpracováním → povrchová antikorozní úprava → kontrola tolerance v plné velikosti → detekce tloušťky závitu → test odběru točivého momentu → balení hotového výrobku. Hvězdicová drážka Torx je precizně tvarována s jednotnou hloubkou a symetrickou strukturou laloku, což účinně zabraňuje prokluzování nástroje. Válcování závitů zajišťuje standardní rozteč zubů a úplný tvar zubů, čímž je dosaženo shody s nulovou mezerou s americkými standardními maticemi a závitovými otvory. Každá šarže prochází testem solné mlhy a testu odolnosti proti únavě, aby se stabilizovala kvalita šarže.

Technické poznámky a technické poznámky

Tento produkt je vyhrazený spojovací prvek podle standardu USA, který je vhodný pouze pro přizpůsobení systémům unifikovaných závitů UNC/UNF, není kompatibilní s otvory pro metrické závity, aby se zabránilo nesouladu při montáži. 100° zapuštěná hlava je navržena pro zapuštěnou instalaci, účinně snižuje povrchové vyčnívání a zabraňuje strukturálnímu tření a interferenci zařízení. Konstrukce pohonu Torx unese o 30 % vyšší krouticí moment než šrouby s křížovou drážkou, vhodné pro požadavky na vysokou přesnost a vysokou těsnost montáže. Pro projekty venkovního a pobřežního inženýrství se doporučují modely z nerezové oceli 316 nebo žárově pozinkované modely, aby se zvýšila odolnost proti solné mlze a stárnutí. Všechny rozměrové tolerance se řídí národními normami ASME, aby byla zajištěna zaměnitelnost s dováženými originálními díly.

Popis objednávky a přizpůsobení

Skladem je celá řada standardních velikostí šroubů Torx se zápustnou hlavou v USA, což podporuje rychlé dodání pro objednávky na severoamerickém trhu a standardní inženýrské projekty v USA. Podporujeme personalizované přizpůsobení nestandardních délek v palcích, speciální specifikace závitů a vylepšené antikorozní procesy. Oficiální standardní certifikáty shody, protokoly o zkouškách mechanického výkonu a protokoly o zkouškách solné mlhy mohou být poskytnuty pro projektové nabídky a přijetí. Podporujte OEM laserové značení a exkluzivní exportní balení se stabilní zásobovací kapacitou pro dlouhodobé dávkové objednávky od zahraničních agentů a technických zákazníků.

Hot Tags: ASME B18.3 Torx zápustný strojní šroub
