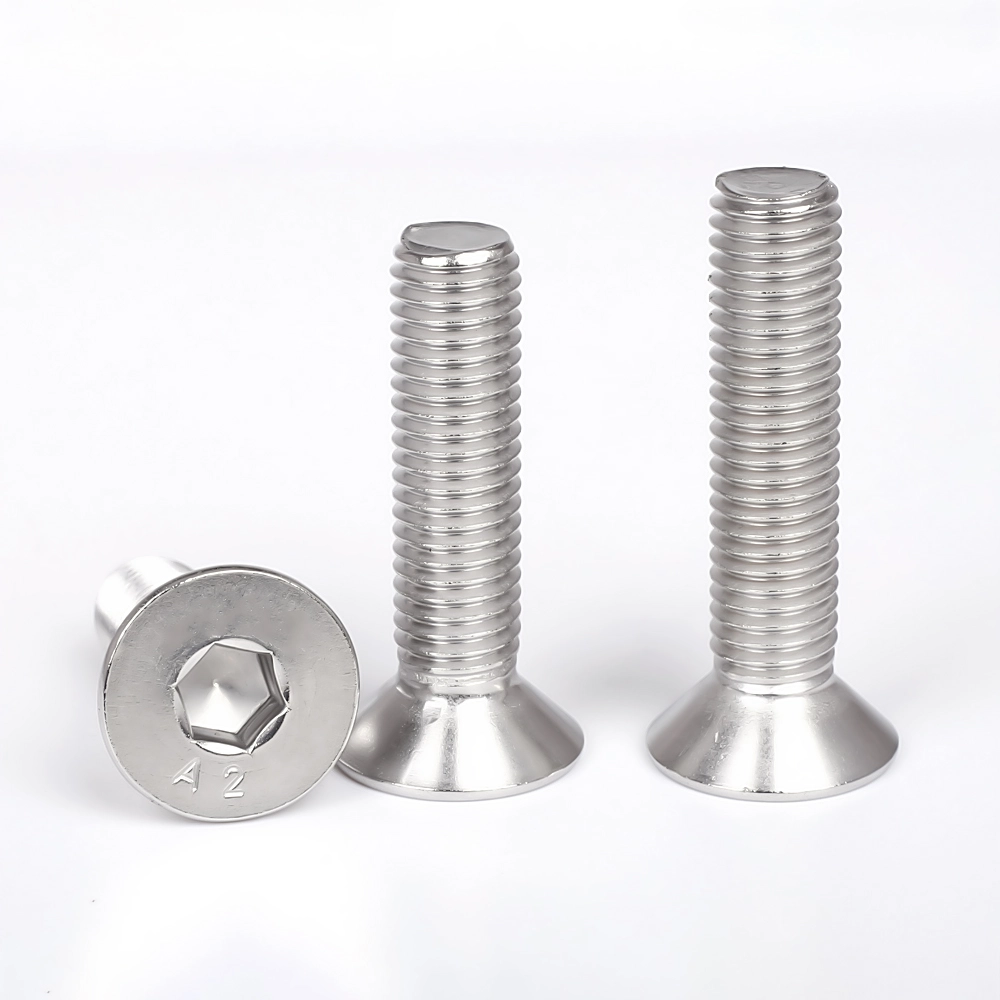

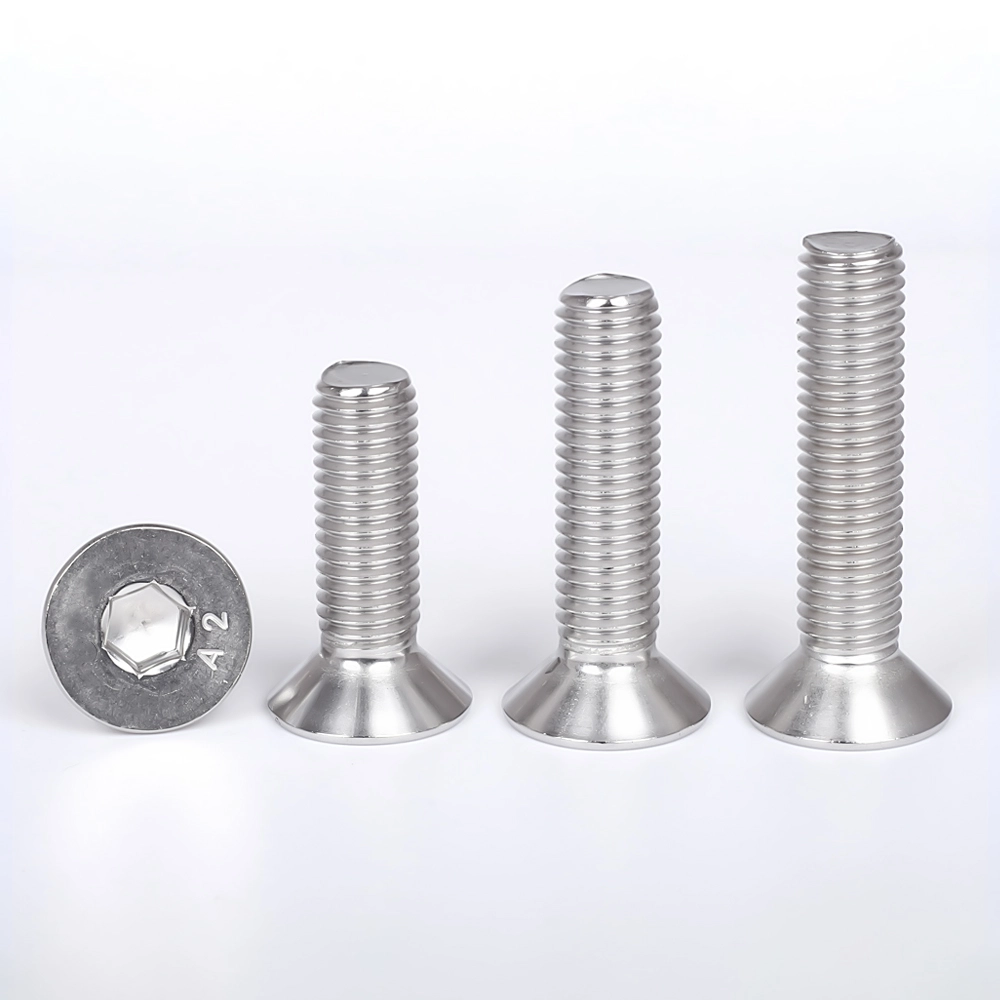

Šroub s vnitřním šestihranem DIN 7991 z nerezové oceli

Šrouby Wanluo China z nerezové oceli DIN 7991 se zápustnou šestihrannou hlavou jsou vyráběny přísně v souladu s německými průmyslovými normami a jsou profesionálně navrženy pro plně zapuštěné skryté montážní požadavky. Na rozdíl od vyčnívajících šroubů s válcovou hlavou a knoflíkovou hlavou má tato řada 90stupňovou standardní kuželovou zapuštěnou strukturu, kterou lze po instalaci zcela zapustit do obrobku s nulovým vyčníváním na povrchu.

Odeslat dotaz

Product Description

Nerezový šroub DIN 7991 se zápustným šestihranem od společnosti Wanluo důkladně řeší problémy vyčnívajících spojovacích prvků, kolize tření součástí a nerovného povrchu sestavy v mechanickém provozu. Kombinace přesného vnitřního šestihranného pohonu a bezproblémového skrytého zamykání je nepostradatelným přesným spojovacím prvkem pro vysoce plochá zařízení, posuvné díly a efektivní konstrukční montáž.

Konstrukční prvky a technologie výroby

Nerezová ocel DIN 7991 se zápustným šestihranným šroubem využívá integrované tváření za studena kování a vysoce přesný proces válcování závitů. Standardní kuželová zápustná hlava se vyznačuje přesnou úhlovou tolerancí, která dokonale pasuje do konvenčních zahloubených otvorů v obrobku, aby se dosáhlo ultra hladké instalace. Prohloubená vnitřní šestihranná objímka je precizně tvarována s hladkou vnitřní stěnou a vysokou odolností proti krouticímu momentu, což účinně zabraňuje sklouznutí nástroje a kolapsu otvoru během vysoce pevného zamykání. Plný a hustý profil závitu zajišťuje rovnoměrné namáhání a hladké šroubování bez zadření nebo prokluzování zubů. Tělo šroubu, vyrobené z vysoce čistých surovin z nerezové oceli, má stabilní pevnost v tahu, vynikající strukturální tuhost a dlouhodobou odolnost proti korozi, zachovává přesnost ploché montáže a spolehlivý upevňovací výkon při dlouhodobých vibracích a střídavých pracovních podmínkách.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	Nerezová ocel DIN 7991 Šroub s vnitřním šestihranem se zápustnou hlavou, imbusový šroub s plochou hlavou
Executive Standard	DIN 7991, norma ISO, norma GB, vlastní nestandardní rozměry
Dostupný materiál	304, 316, 316L Nerezová ocel; 2205/2507 Duplexní ocel přizpůsobitelné
Rozsah velikostí	Plně standardní metrické velikosti M2-M20, vlastní ultrakrátká/ultra dlouhá délka šroubu
Typ hlavy	Standardní kónická zápustná hlava 90°, skrytá instalace v plné rovině
Typ pohonu	Přesná vnitřní šestihranná hlavice, kompatibilní se standardními imbusovými klíči
Povrchová úprava	Moření a pasivace, hladký povrch bez otřepů, rovnoměrná antikorozní vrstva
Mechanické vlastnosti	Vysoká odolnost v tahu, silná odolnost proti krouticímu momentu, stabilní výkon proti uvolnění
Způsob balení	Vnitřní taška odolná proti vlhkosti + exportní karton, paletové balení pro hromadné objednávky
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové zásobování smíšeným spojovacím materiálem

Stainless Steel Din 7991 Countersunk Hex Socket Screw

Šroubový závit d		M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Pitch	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
α	tol.(+2)	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	60°	60°
b	L≤125	12	14	16	18	22	26	30	34	38	42	46	50	54
	125＜L≤200	/	/	/	24	28	32	36	40	44	48	52	56	60
	200 L	/	/	/	/	/	45	49	53	57	61	65	69	73
d_k	max = jmenovitá velikost	6	8	10	12	16	20	24	27	30	33	36	36	39
d_k	min	5.7	7.64	9.64	11.57	15.57	19.48	23.48	26.48	29.48	32.38	35.38	35.38	38.38
d_s	max = jmenovitá velikost	3	4	5	6	8	10	12	14	16	18	20	22	24
d_s	min	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67
e	min	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	11.43	13.72	13.72	16	16
k	max	1.7	2.3	2.8	3.3	4.4	5.5	6.5	7	7.5	8	8.5	13.1	14
s	Nominální velikost	2	2.5	3	4	5	6	8	10	10	12	12	14	14
	min	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	10.025	12.032	12.032	14.032	14.032
	max	2.1	2.6	3.1	4.12	5.14	6.14	8.175	10.175	10.175	12.212	12.212	14.212	14.212
t	max = jmenovitá velikost	1.2	1.8	2.3	2.5	3.5	4.4	4.6	4.8	5.3	5.5	5.9	8.8	10.3
t	min	0.95	1.55	2.05	2.25	3.2	4.1	4.3	4.5	5	5.2	5.6	8.44	9.87

Hlavní výhody a průmyslové aplikace

1. Plně zapuštěný zapuštěný design zajišťuje nulové vyčnívání povrchu po instalaci, zcela zabraňuje tření, kolizi a zaseknutí mechanických posuvných částí způsobených vyčnívajícími hlavami šroubů, což zajišťuje hladký provoz zařízení.

2. Standardní 90stupňová kuželová hlava přesně pasuje do různých konvenčních otvorů s válcovým zahloubením, čímž se realizuje bezproblémová montáž lícování, což výrazně zlepšuje rovinnost povrchu obrobku a celkovou přesnost zařízení.

3. Vnitřní šestihranná pohonná struktura podporuje zamykání s vysokým točivým momentem, řeší problém nedostatečné utahovací síly křížových šroubů s plochou hlavou, vyrovnává skrytou instalaci a vysokou pevnost upevnění.

4. Vysoce kvalitní materiál z nerezové oceli se vyznačuje vynikající odolností proti korozi a odolnosti vůči solné mlze, přizpůsobuje se přesným automatizačním zařízením, venkovním strojům a mírně korozivním pracovním prostředím pro dlouhodobé stabilní použití.

5. Specifikace univerzálního standardního závitu se dokonale hodí k naší kompletní řadě matic, podložek a závitových tyčí, které podporují jednorázové podpůrné upevnění a pořizování šarží pro průmyslové montážní linky.

Stainless Steel Din 7991 Countersunk Hex Socket Screw

FAQ

Otázka 1: Jaký je rozdíl mezi šrouby se zápustnou šestihrannou hlavou z nerezové oceli DIN 7991 a šrouby DIN 912/ISO 7380?

A1: DIN 912 je instalace s vyčnívající miskovou hlavou, ISO 7380 je poloodkrytá instalace s kulatou knoflíkovou hlavou, zatímco DIN 7991 je instalace se zápustnou hlavou. Jedinečně se používá pro scénáře vyžadující absolutně rovný povrch obrobku a žádné strukturální interference.

Q2: Je pevnost upevnění šroubů se zápustnou hlavou dostatečná pro přesné vybavení?

A2: Ano. Díky integrovanému kování za studena a zesílenému tělesu šroubu má vysokou pevnost v tahu a odolnost proti kroutícímu momentu. Jeho stabilita upevnění plně odpovídá montážním standardům přesných strojů a automatizovaných zařízení.

Q3: Mohou být šrouby DIN 7991 zcela zapuštěny do obrobku?

A3: Rozhodně. Standardní kuželový úhel 90° se dokonale hodí k průmyslovým univerzálním válcovým otvorům. Po standardním utažení je hlava šroubu zcela v jedné rovině s povrchem obrobku bez jakéhokoli vyčnívání.

Q4: Podporujete přizpůsobené šrouby se zápustnou hlavou se speciálním úhlem?

A4: Ano. Podporujeme přizpůsobení nestandardního zahloubeného úhlu, délky šroubu a stoupání závitu, splňující speciální požadavky na montáž přesných forem a speciálních automatizačních zařízení.

Q5: Pro jaké hlavní scénáře jsou vhodné šrouby DIN 7991?

A5: Široce se používá v přesných automatizačních zařízeních, posuvných mechanických dílech, příslušenství forem, plochých nástrojových přípravcích, elektronických přesných nástrojích a všech montážních scénářích vyžadujících ultra plochý povrch a nulové rušení.
