Šroub s drážkovanou hlavou

Šrouby s drážkovanou hlavou jsou klasické jednodrážkové šrouby široce používané při obecné mechanické montáži, upevňování elektronických zařízení, nábytkovém kování a každodenní průmyslové instalaci. Tato struktura s přímou jednodrážkovou drážkou na hlavě šroubu podporuje práci s plochým šroubovákem s jednoduchou a stabilní logikou uzamykání. Na rozdíl od šroubů s křížovou drážkou poskytuje drážkovaná konstrukce větší toleranci krouticího momentu, není snadné sklouznout nebo poškodit drážku během časté demontáže a údržby. K dispozici v několika typech hlav včetně pánvové hlavy, ploché hlavy, výplňové hlavy a příhradové hlavy, pokrývá specifikace strojního závitu a samořezného závitu. S přesným tvarováním závitů, stabilním spojovacím výkonem a vynikající univerzálností je univerzálním standardizovaným spojovacím prvkem pro scénáře montáže lehkého a středního zatížení v civilních a průmyslových oblastech.

Odeslat dotaz

Product Description

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	Šroub s drážkou, přímý šroub do drážky, samořezný šroub s drážkou, plochý drážkový šroub, montážní šroub s jednou drážkou
Executive Standard	DIN 84, DIN 85, DIN 96, norma metrických šroubů ISO, obecná specifikace šroubů GB
Dostupný materiál	Uhlíková ocel, 304 nerezová ocel, 316 nerezová ocel, mosaz
Typ závitu	Metrický strojní závit, metrický samořezný závit
Rozsah velikostí	M2 / M2,5 / M3 / M4 / M5 / M6 / M8, délka 3 mm–120 mm přizpůsobitelná
Typ hlavy	Pánvová hlava, plochá zápustná hlava, výplňová hlava, příhradová hlava volitelná
Povrchová úprava	Zinkování, barevná pasivace zinku, černění, přírodní leštění nerezové oceli
Výkon jádra	Protiskluzové provedení drážky, vysoká odolnost proti kroutícímu momentu, snadná údržba, silná univerzálnost, stabilní upevnění
Přizpůsobení nástrojů	Plochý šroubovák, profesionální nástroj s rovnou drážkou
Aplikační scénáře	Elektronická zařízení, elektrospotřebiče, mechanické montáže, nábytkové kování, kryty přístrojů, každodenní průmyslové opravy
Vlastní servis	Vlastní typ hlavy, hloubka drážky, speciální délka závitu, nestandardní velikost, laserové značení a exkluzivní balení

Kontrola kvality a výrobní tok

Všechny šrouby s drážkovanou hlavou používají standardizované automatizované výrobní postupy, aby byla zajištěna konzistentní kvalita šarže. Kompletní pracovní postup zahrnuje kontrolu surovin, přesné tváření za studena, jednorázové ražení drážky hlavy, vysoce přesné válcování závitů, vyztužení tepelným zpracováním, povrchovou antikorozní úpravu a úplnou kontrolu hotového výrobku. Rovná drážka je vyražena s rovnoměrnou hloubkou a hladkou vnitřní stěnou, což účinně zabraňuje zaseknutí nástroje a prasknutí drážky. Válcování závitů zajišťuje plný tvar zubu a přesné stoupání pro těsné záběry. Každá šarže prochází odběrovými testy na tvrdost, odolnost proti kroutícímu momentu a odolnost proti korozi v solné mlze. Nekvalifikované produkty s deformovanými štěrbinami, neúplnými závity nebo rozměrovými odchylkami jsou přísně tříděny, aby byla zaručena stabilní výkonnost montáže pro koncové uživatele.

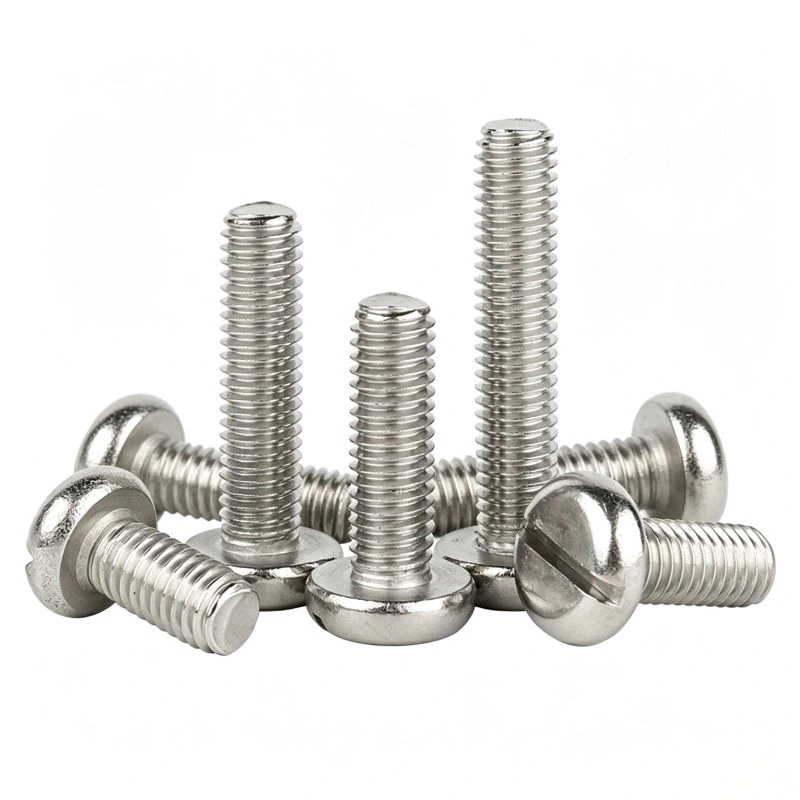

Slotted Pan Head Screw

Pokyny k instalaci a poznámky k instalaci

Šrouby s drážkou jsou vhodné pro ruční a jednoduchou montáž nářadí, kompatibilní se standardními plochými šroubováky. Během instalace zajistěte, aby čepel šroubováku zcela zapadla do rovné drážky, aby nedošlo k poškození drážky zešikmenou silou. Ovládejte rovnoměrnou sílu točivého momentu; nadměrné utahování může vést k prasknutí hlavy nebo prokluzování závitu, zatímco nedostatečný utahovací moment způsobí uvolnění upevnění. Pro dlouhodobé venkovní použití by měly být upřednostněny modely z nerezové oceli nebo silné pozinkované modely, aby se zabránilo rezivění a obtížnosti při demontáži. V přesné elektronické montáži zvolte odpovídající malé šrouby s drážkou, abyste zabránili poškození součástí vytlačením a zajistili úhlednou a stabilní celkovou montáž.

Předcházení selhání a analýza běžného nesprávného použití

Nejčastějším selháním šroubů s drážkou je zborcení okraje drážky způsobené nesprávnými nástroji nebo nerovnoměrnou silou. K provozu je zakázáno používat příliš velké nebo deformované šroubováky, které snadno poškodí strukturu drážky a vedou k nemožnosti demontáže. Po instalaci se vyhněte silnému nárazovému zatížení; šrouby s drážkou jsou navrženy pro upevnění lehkého a středního zatížení, nejsou vhodné pro scénáře těžkých konstrukčních ložisek. Běžné šrouby s drážkou z uhlíkové oceli se nedoporučují do vlhkého, pobřežního a korozivního prostředí, protože opotřebení povrchové vrstvy způsobí rychlou korozi a ovlivní stabilitu upevnění. Pro montážní polohy vibračního zařízení je nutná pravidelná kontrola a dotahování.

Popis objednávky a přizpůsobení

Standardní specifikace metrických šroubů s drážkou jsou dostatečně skladem s rychlým dodáním a flexibilní MOQ pro testování vzorků a hromadné objednávky projektů. Podporujeme personalizované nestandardní přizpůsobení pro speciální tvary hlavy, velikosti štěrbin, proporce závitů a ultra dlouhé/ultrakrátké rozměry. Pro speciální environmentální scénáře jsou k dispozici vlastní antikorozní úpravy a barevné pokovování. Mohou být poskytnuty kompletní zprávy o kvalifikaci produktu, dokumenty o kontrole šarže a zprávy o zkouškách. Podporujeme laserové značení OEM a přizpůsobené balení pro konkrétní projekt, abychom splnili požadavky na nákup značky a techniky.
