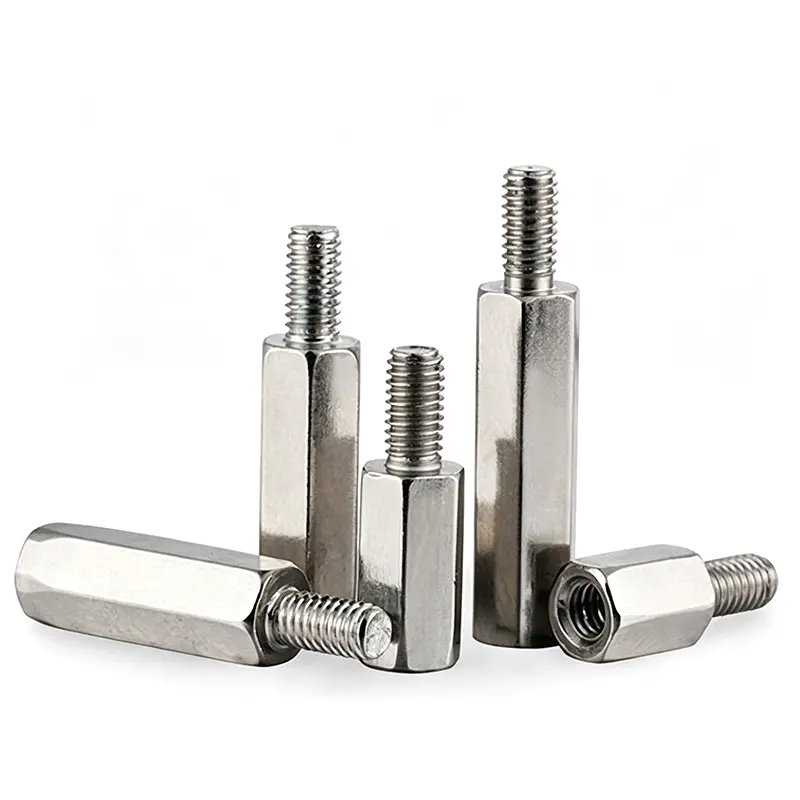

Jednostranný šestihranný odstup

Šestihranné distanční sloupky s jedním koncem, také známé jako šestihranné distanční vložky s jedním otvorem samec a samice, jsou profesionální závitové izolační upevňovací prvky určené pro podporu mezery elektronického zařízení a pevnou montáž. Tato distanční vložka se standardním šestihranným vnějším profilem pro snadné zajištění nástroje a nastavení kroutícího momentu využívá klasickou jednokoncovou závitovou strukturu: jeden konec má vnější vnější závit pro instalaci s pevným zajištěním a vnitřek je plně průchozí s vnitřním závitem pro odpovídající šroubovou montáž. Přesně řídí montážní mezeru mezi deskami plošných spojů, obvodovými deskami, přístrojovými deskami a kryty zařízení, čímž zajišťuje stabilní izolaci, integraci podpory a upevnění. Vyrobeno z vysoce pevných kovových materiálů, vyznačuje se přesnou tolerancí závitu, silným antivibračním výkonem a vynikající odolností proti korozi. Jedná se o standardní spojovací prvek pro přesnou montáž elektronických skříní, inteligentních přístrojů, síťových šasi a průmyslových řídicích zařízení.

Odeslat dotaz

Product Description

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	Šestihranný stojan s jedním koncem, vnitřní šestihranná izolační rozpěrka, šestihranná rozpěrka s jedním otvorem, šestihranný montážní sloupek PCB
Executive Standard	Obecná metrická specifikace spojovacího materiálu, podporuje zakázkovou výrobu výkresů
Dostupný materiál	304 Nerezová ocel, 316 Nerezová ocel, Poniklovaná uhlíková ocel
Specifikace závitu	Metrický závit M2, M2,5, M3, M4, M5, M6, M8
Efektivní délka	6mm-100mm, nestandardní délka přizpůsobitelná
Strukturální funkce	Vnější šestihranné tělo, jednokoncový vnější závit, jednoprůchozí vnitřní otvor s vnitřním závitem
Povrchová úprava	Nerez přírodní leštění, niklování, zinkování
Výkon jádra	Přesný rozměr rozteče, snadné utahování momentem, vysoká strukturální tuhost, antivibrace, odolnost proti korozi
Odpovídající nástroje	Vidlicový klíč, nástrčný klíč
Aplikační scénáře	Montáž desky plošných spojů, elektrická skříň, pouzdro přístroje, síťové šasi, průmyslová řídicí skříň, sestava elektronických zařízení
Vlastní servis	Vlastní šestihranná šířka, délka vnějšího závitu, hloubka vnitřního závitu, speciální povrchová úprava, služba laserového značení

Kontrola materiálu a surovin

Pevné kovové tyče jsou při příjmu přísně kontrolovány. Ověření chemického složení a zkouška tvrdosti se provádí pro každou šarži. Kontrola povrchu eliminuje surový materiál s prasklinami, škrábanci a vměstky. Certifikáty o zkoušce materiálu jsou uchovávány pro sledovatelnost šarže. Nečisté suroviny jsou vyřazeny, aby se zabránilo zadření závitu, rozměrovým odchylkám a nedostatečné mechanické pevnosti při obrábění.

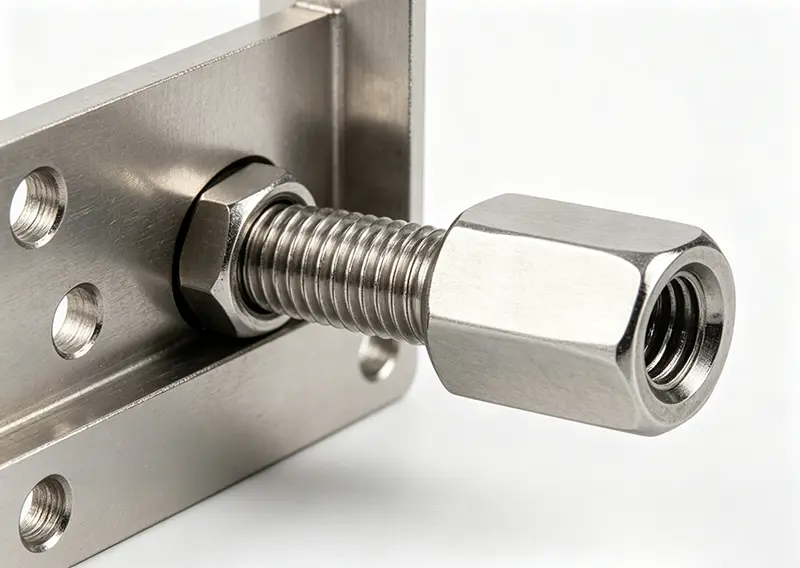

Single End Hex Standoff

Kontrola kvality a výrobní tok

Výrobní postup: Řezání plné tyče → tvarování šestihran → válcování vnějšího závitu → řezání vnitřních závitů → odstraňování otřepů → povrchová úprava → kontrola závitu → měření rozměrů → vizuální kontrola vzhledu → balení.

Go-no-go závitové kalibry kontrolují vnější i vnitřní závity na 100 procentech vzorku. Pokovené verze z uhlíkové oceli podstupují periodický test odběru vzorků v solné mlze. Díly s otřepy, neúplnými závity nebo rozměry mimo toleranci budou před dodáním odstraněny.

Předcházení selhání a analýza běžného nesprávného použití

Při montáži nepoužívejte nadměrný krouticí moment, jinak může dojít k stržení závitu nebo deformaci šestihranného těla. Spojte s odpovídajícími spojovacími šrouby metrické velikosti; smíchání příslušenství s hrubou a jemnou nití způsobí selhání montáže. Pro pobřežní prostředí s vysokým obsahem soli zvolte nerezovou ocel 316 namísto variant pokovených uhlíkovou ocelí. Vyhněte se použití pro scénáře nosných konstrukcí s velkým zatížením; tento produkt je určen pro distanční montáž elektronických zařízení spíše než pro těžké nosné spojení.

Popis objednávky a přizpůsobení

Standardní velikosti jsou skladem pro rychlé dodání. Jsou podporovány nestandardní délky, speciální hloubka závitu a speciální přizpůsobení šestihranných rozměrů OEM. Na vyžádání lze dodat protokoly o zkouškách materiálu a protokoly o antikorozních zkouškách. Možnosti balení zahrnují vnitřní plastové sáčky, exportní kartony a paletové balení pro hromadné objednávky. Vzorová dodávka je k dispozici pro předprojektové ověření zákazníka.
