GB819 křížově zapuštěný strojní šroub se zápustnou hlavou

Zápustný křížový strojní šroub GB819 od dodavatele Wanluo pro Čína se vyrábí přísně podle národních standardních specifikací se specializací na ploché skryté scénáře přesné montáže. Na rozdíl od strojních šroubů s vyčnívajícími hlavami GB818 má tento model standardní 90stupňovou kónickou konstrukci se zápustnou hlavou, kterou lze po utažení zcela zapustit do obrobku, aby se dosáhlo ultra plochého povrchu s nulovým vyčníváním.

Odeslat dotaz

Product Description

Jako standardní metrický strojní šroub s plným závitem vyžaduje strojní šroub GB819 Cross Recessed Machine Screw od společnosti Wanluo k montáži odpovídající otvory se závitem, které se vyznačují vysoce přesným lícováním závitů, bez volného lícování a stabilním zajištěním. Dokonale řeší problémy vyčnívajících šroubů, nerovného povrchu obrobku a zablokovaných pohyblivých částí při přesné montáži a je široce používán ve vysoce plochých zařízeních, přesných formách a efektivní montáži výrobků.

Vlastnosti sestavení produktu a řemeslné zpracování hromadné výroby

GB819 cross countersunk head machine screws adopt integrated cold forging forming and high-precision secondary thread rolling process. Průmyslová standardní 90° kuželová hlava se vyznačuje přesnou úhlovou tolerancí, která dokonale pasuje do univerzálních otvorů pro válcové zahloubení pro obrobek a umožňuje bezproblémovou zapuštěnou instalaci. Prohloubená standardní křížová drážka těsně pasuje na ruční a elektrické šroubováky a účinně zabraňuje prokluzování nástroje a poškození drážky během vysokorychlostní dávkové montáže a opakované demontáže. Plný a jednotný metrický závit má přesnou rozměrovou toleranci, hladké šroubování a silnou těsnost lícování, bez zadření nebo prokluzování závitu. Tělo šroubu je vyrobeno z vysoce kvalitní nerezové oceli a pozinkovaných uhlíkových ocelových materiálů, má stejnoměrnou tvrdost, vynikající odolnost v tahu, odolnost proti únavě a korozi, udržuje dlouhodobě stabilní přesnost upevnění v různých pracovních prostředích s nízkou a střední zátěží.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	Strojní šroub s křížovou drážkou GB819, metrický strojní šroub s plochou hlavou
Executive Standard	GB819, norma ISO, křížový odkaz normy DIN/ANSI
Dostupný materiál	304, 316, 316L Nerezová ocel, uhlíková ocel Pozinkováno
Rozsah velikostí	Plné standardní metrické velikosti M1,6-M12, k dispozici vlastní nestandardní délka
Typ hlavy	90° standardní kuželová zápustná hlava, zcela zapuštěná skrytá instalace
Typ pohonu	Standardní křížová drážka, kompatibilní s univerzálním ručním a elektrickým nářadím
Funkce vlákna	Přesný plný metrický závit, rovnoměrná rozteč zubů, vysoká přesnost lícování
Povrchová úprava	Moření a pasivace, hladký povrch bez otřepů, antikorozní a antikorozní
Mechanické vlastnosti	Vysoká pevnost v tahu, stabilní zajišťovací síla, proti únavě, opakovaně použitelné upevnění
Způsob balení	Vnitřní obal odolný proti vlhkosti + exportní karton, paletové balení pro hromadné objednávky
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové zásobování smíšeným spojovacím materiálem

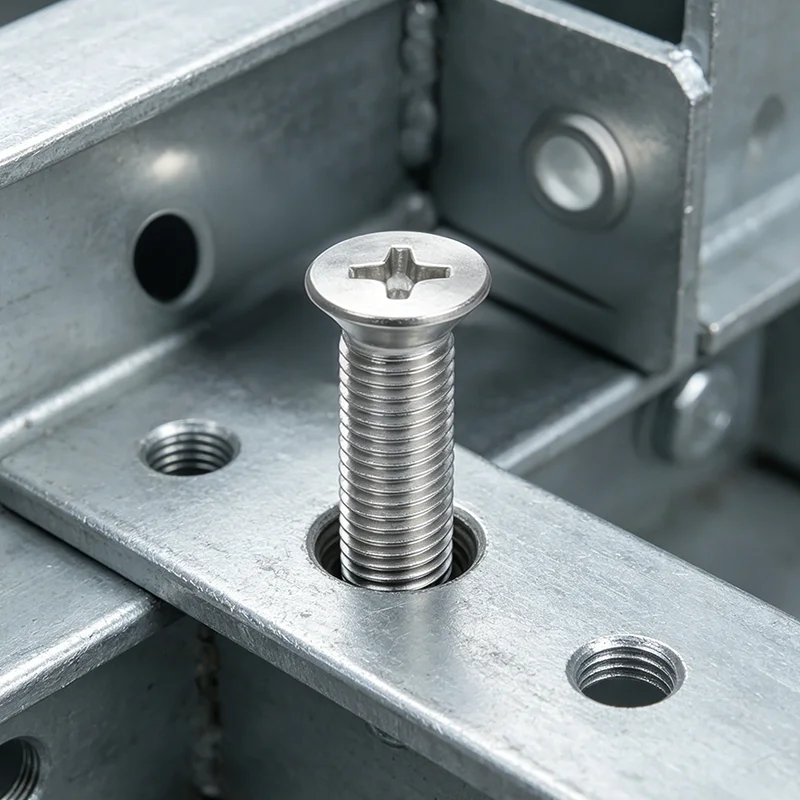

Gb819 Countersunk Cross Recessed Machine Screw

Šroubový závit d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Pitch		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	teor.	max	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	Aktuální	max = jmenovitá velikost	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	Aktuální	min	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	max = jmenovitá velikost		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	max		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Zásuvka č.			0	0	1	1	2	2	2	3	4	4
M₁	Ref.		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	Ref.		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
Hloubka průniku	Typ H	max	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	Typ H	min	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Typ Z	max	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Typ Z	min	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

Základní funkční výhody a aplikace systémového inženýrství

1. Konstrukce úplné zapuštěné instalace zcela eliminuje povrchové výstupky, účinně zabraňuje tření, kolizi a zaseknutí mechanických posuvných částí, zajišťuje hladký provoz a vysokou rovinnost sestavených obrobků.

2. Standardní 90° kuželová hlava perfektně pasuje do univerzálních válcových otvorů, umožňuje bezproblémovou montáž, výrazně zlepšuje rovinnost a celkovou estetiku povrchů zařízení, vhodná pro vysoce přesnou montáž vzhledu.

3. Přesný válcovaný plný metrický závit se vyznačuje vysokou přesností tolerancí, dokonale lícujícími standardními maticemi, podložkami a závitovými otvory, s hladkým šroubováním a bez prokluzu závitu, což podporuje dlouhodobou opakovanou demontáž a údržbu.

4. Optimalizovaná struktura s příčným vybráním zvyšuje těsnost uchycení nástroje, účinně zabraňuje prokluzování a poškození drážek během zamykání s vysokým točivým momentem a dávkové montáži, čímž se zlepšuje efektivita výroby a výtěžnost montáže.

5. Různé materiály se přizpůsobí různým pracovním prostředím. Verze z nerezové oceli odolávají oxidaci a korozi, zatímco galvanizovaná uhlíková ocel snižuje pořizovací náklady a pokrývá požadavky na vnitřní osvětlení a venkovní mírně korozivní prostředí.

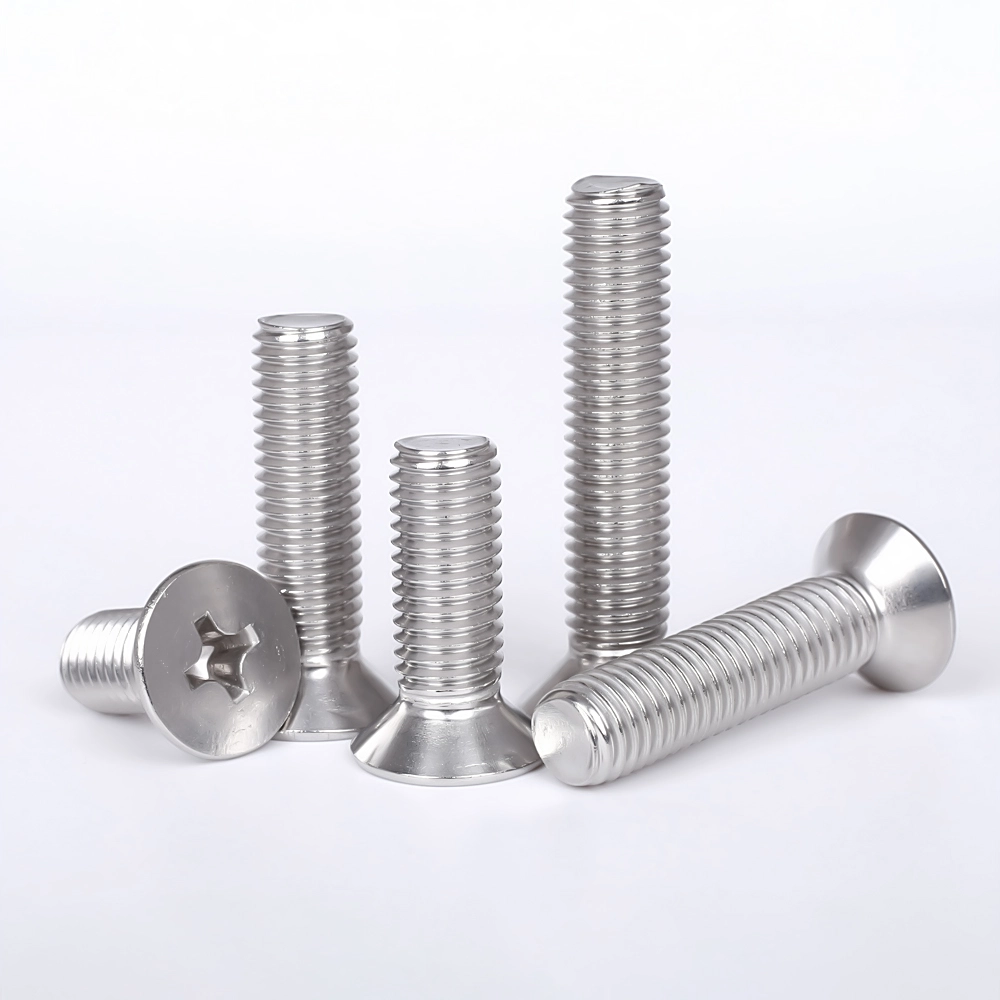

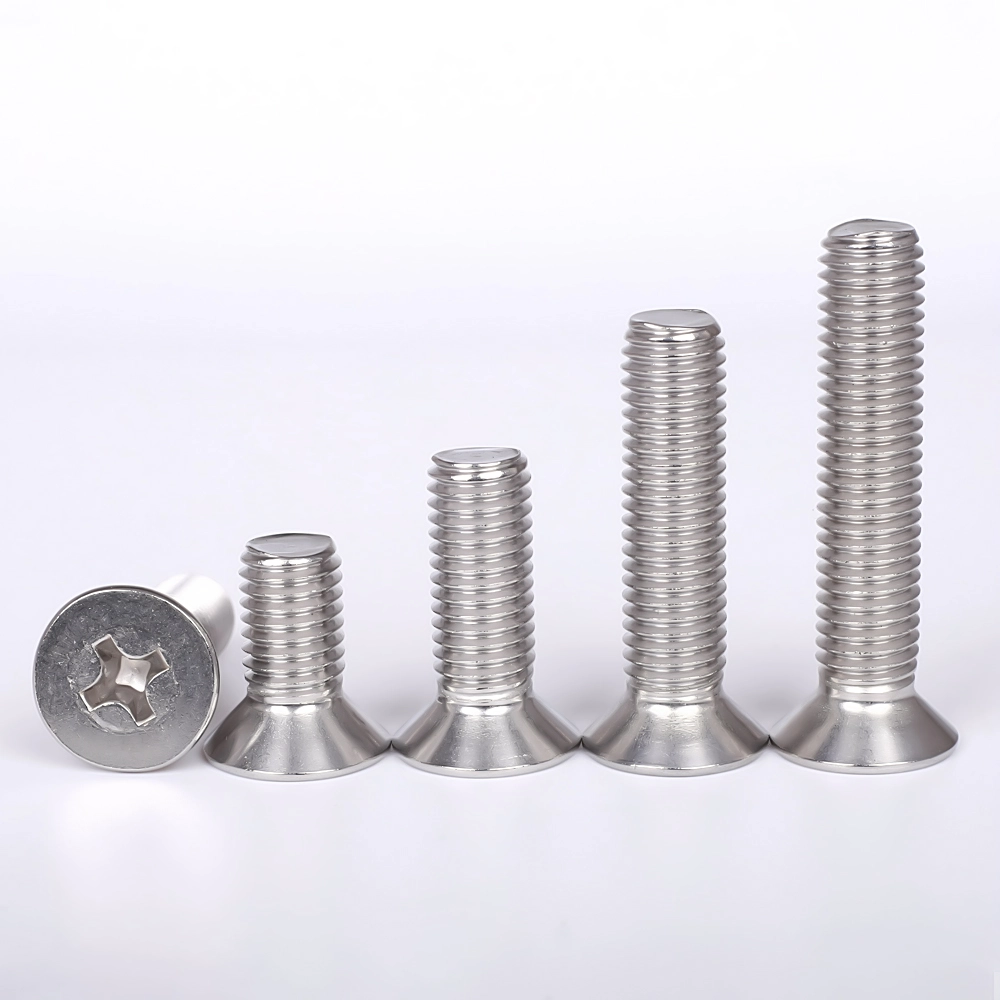

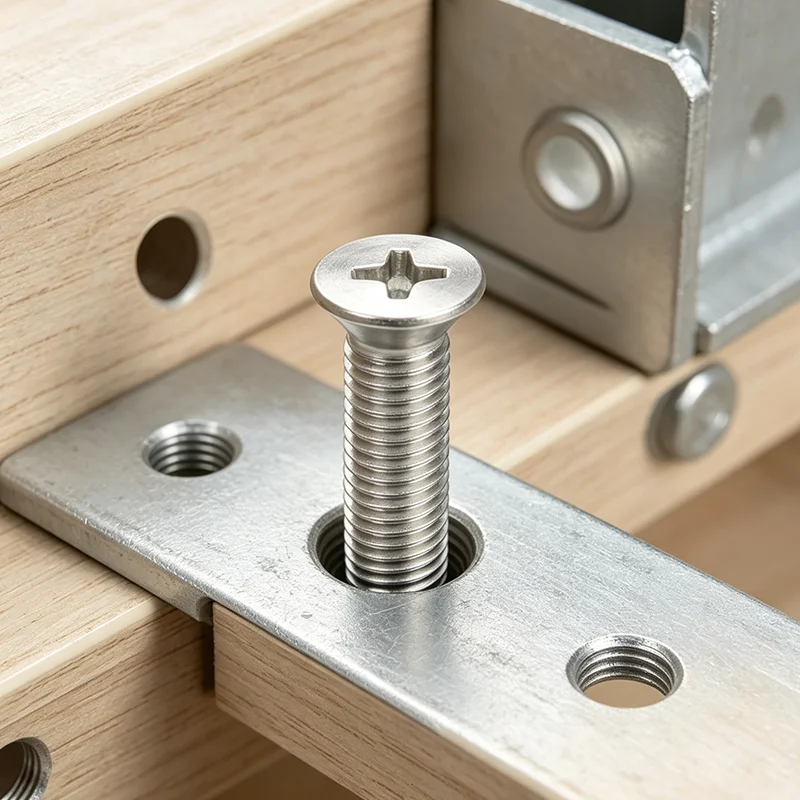

Gb819 Countersunk Cross Recessed Machine Screw

FAQ

Q1: Jaký je rozdíl mezi strojními šrouby GB819 a GB818?

A1: GB818 je vyčnívající pánvová hlava pro konvenční exponovanou instalaci, zatímco GB819 je zapuštěná plochá hlava pro zcela zapuštěnou skrytou instalaci. Jejich specifikace závitů jsou konzistentní, pouze struktura hlavy je odlišná. GB819 se používá speciálně pro scénáře vyžadující nulové vyčnívání a ultra plochý povrch.

Q2: Potřebuje GB819 pro instalaci předem závitové otvory?

A2: Ano. Jako standardní strojní šroub musí být přizpůsoben s předvrtanými závitovými otvory nebo nosnými maticemi pro upevnění. Nemůže být přímo samořezný jako samořezné šrouby, což zajišťuje vysokou přesnost montáže.

Q3: Ovlivní zapuštěná hlava pevnost upevnění?

A3: Ne. Závit těla šroubu a průměr jádra mají standardní průmyslový design s konzistentní pevností v tahu a stabilitou zajištění běžných strojních šroubů. Zápustná hlava pouze změní formu instalace, aniž by snížila upevňovací výkon.

Q4: Pro jaké scénáře jsou šrouby GB819 vhodné?

A4: Široce se používá v přesných přístrojích, posuvných částech automatizačních zařízení, příslušenství forem, krytech elektronických zařízení, ploché montáži nábytku a všech scénářích vyžadujících plochý povrch a žádné strukturální interference.

Q5: Můžete přizpůsobit speciální specifikace šroubů GB819?

A5: Ano. Podporujeme přizpůsobení nestandardní délky šroubu, speciálního stoupání závitu a personalizované povrchové úpravy, abychom splnili speciální požadavky na přesnou montáž a inženýrské přizpůsobení.
