Šroub stroje s drážkou a neklesající pánevní hlavou

Neklesající strojní šrouby s drážkovou hlavou, známé také jako neklesající strojní šrouby s drážkovanou hlavou, jsou upevňovací prvky se speciální strukturou navržené tak, aby zabránily úplnému oddělení od sestavených součástí. Na rozdíl od běžných strojních šroubů s plným závitem, které lze zcela vyšroubovat a vypadnout, má tento šroub konstrukci s částečným závitem: mezi plochou hlavou a segmentem se závitem je umístěna hladká stopka bez závitu. Po úplném uvolnění zůstane šroub v montážním otvoru a nemůže vypadnout ze sestavy. Drážkovaná otočná hlava poskytuje stabilní ovladatelnost ručního nástroje, zatímco kulatá hlava s velkým průměrem poskytuje dobrý výkon lisovací plochy. Je vyrobena z nerezové oceli a přináší spolehlivou odolnost proti korozi pro aplikace skříní, panelů zařízení a přístupových krytů, kde šrouby musí zůstat připevněny k součástem během opakovaných operací otevírání a zavírání.

Odeslat dotaz

Product Description

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	Upevňovací šroub s drážkovanou hlavou, neklesající strojní šroub, uchycovací šroub s válcovou hlavou s drážkou, upevňovací šroub s částečným závitem
Executive Standard	Průmyslová zakázková norma, metrický závit
Dostupný materiál	304 Nerezová ocel, 316 Nerezová ocel
Metrická velikost závitu	Konvenční velikosti M2, M2,5, M3, M4, M5, M6
Strukturální funkce	Plochá hlava s drážkou, hladká stopka bez závitu, struktura částečného závitu, provedení zabraňující pádu, velká plocha ložiskové hlavy
Povrchová úprava	Leštění, pasivace
Výkon jádra	Funkce proti upuštění, neztráta šroubu při demontáži, stabilní upínací síla, pohodlný provoz s drážkovaným nástrojem, dobrá odolnost proti korozi
Odpovídající díly	Matice se strojním závitem, ploché podložky, pojistné podložky
Aplikační scénáře	Přístupové panely zařízení, kryty skříní, elektrické skříně, kryty přístrojů, opakovaně otevřené ochranné kryty
Vlastní servis	Vlastní délka stopky, délka závitového segmentu, speciální celkové rozměry, laserové značení

Konstrukční princip s částečnou stopkou proti pádu

Základní hodnota přídržného šroubu s kulatou hlavou s drážkou pochází z jeho speciální architektury s částečným závitem, která řeší praktický problém ztráty malého šroubu při opakované demontáži. Střední část těla šroubu má hladký bezzávitový dřík; pouze ocasní segment nese strojní závity. Po odšroubování, jakmile závit zcela opustí protimatici, hladká stopka se zasune do otvoru součásti, zatímco otočná hlava omezí pohyb směrem ven, takže se šroub nemůže oddělit a vypadnout ze sestavy. Operátoři mohou otevírat kryty a panely bez obav ze špatně umístěných nebo ztracených malých spojovacích prvků. Široká otočná hlava nabízí dostatečnou kontaktní plochu pro rozložení tlakového napětí a zabránění promáčknutí povrchu. Pohon s přímou drážkou podporuje jednoduché ovládání plochým šroubovákem bez potřeby speciálního nářadí, ideální pro často servisovaná pouzdra a kryty.

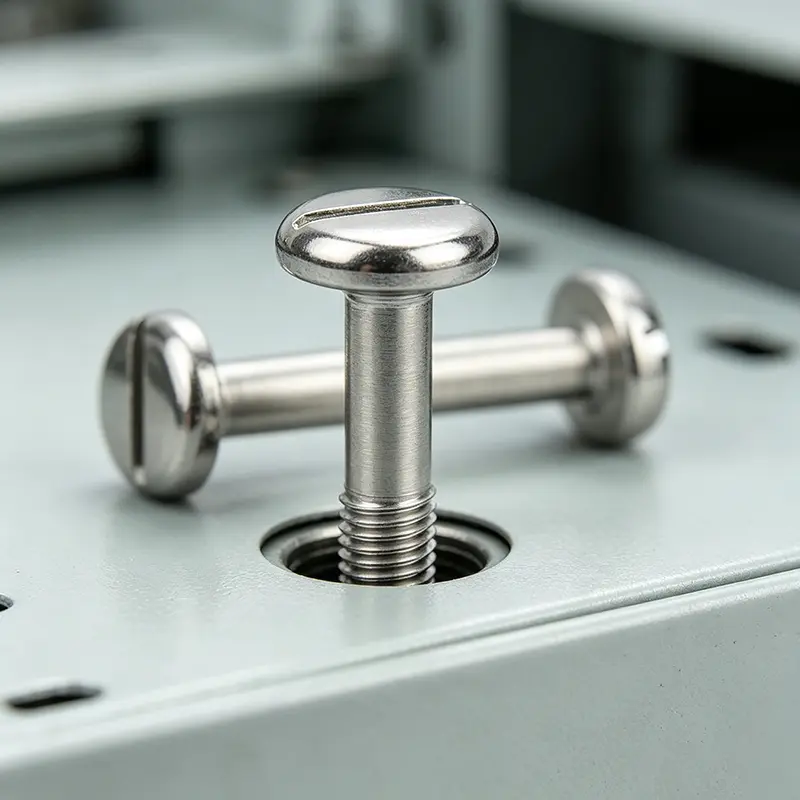

Slotted Pan Head Non-Drop Machine Screw

Výkon materiálu z nerezové oceli pro servis s opakovanými cykly

Tyto strojní šrouby bez pádu jsou vyrobeny z nerezové oceli 304/316 vybrané pro scénáře s častou demontáží. Materiál vyrovnává tvrdost povrchu a tažnost a odolává opotřebení drážkové hlavy po mnoha cyklech šroubováku. Dobrá odolnost proti korozi zvládá pracovní prostředí skříňového vybavení, včetně vnitřní vlhkosti, venkovního vlhkého vzduchu a mírné solné mlhy. Pasivační úprava stabilizuje povrchovou antioxidační účinnost, zabraňuje zadření závitu a bobtnání rzi. Závitová zóna i hladká stopka si udržují stabilní rozměrovou konzistenci mezi jednotlivými šaržemi, což zajišťuje, že stopka volně klouže uvnitř montážních otvorů bez zaseknutí, zatímco záběr závitu zůstává spolehlivý při opakovaných cyklech utahování-povolování.

Přesné obrábění upevňovacího šroubu s částečným závitem

Výroba přísně kontroluje dva klíčové rozměry: efektivní délku závitového segmentu a průměr hladké stopky. Tyčový materiál je soustružený na tvar pro válcové tváření, frézování drážek, dokončování průměru stopky a válcování závitů. Proces válcování závitů vytváří kompletní, hladké profily závitů pro spolehlivé spojení. Přechodová hranice mezi hladkým dříkem a závitem je přesně umístěna podle požadavků zákazníka, přímo určuje maximální dráhu uvolnění upínacího šroubu. Každý hotový kus prochází kontrolou měřidla závitu, ověřením průměru stopky a kontrolou geometrie drážky. Rozměrová konzistence zaručuje, že šrouby hladce klouzají v protilehlých otvorech, aniž by se lepily, a přitom si zachovává účinek omezující pád.

Sestavení vlastní konstrukce a poznámky k praktickému použití

Upevňovací šrouby s plochou hlavou s drážkou jsou určeny pro sestavy, kde by měl šroub po uvolnění zůstat připevněn k jedné součásti. Montážní otvor na krycím panelu musí být dimenzován tak, aby volně procházel hladkým dříkem při dorazu proti otočné hlavě. Během instalace nepřetahujte; nadměrná síla riskuje poškození štěrbinové hlavy nebo deformaci povrchu panelu. Tento spojovací prvek je určen pro opakované operace otevírání a zavírání; není určen pro vysokovibrační vysokozatížené spoje. Při navrhování sestavy potvrďte požadovanou vzdálenost volného pohybu, aby odpovídala poměru délky mezi hladkou stopkou a závitovou částí. Vyvarujte se působení vnější tažné síly na uvolněný šroub, která by mohla poškodit přechod mezi hlavou a stopkou.

Přizpůsobení speciálních rozměrů a podpora dodávek objemu objednávek

Vzhledem k tomu, že výkon upevňovacího šroubu silně závisí na poměru délky stopky k závitu, nabízíme cílený vlastní vývoj pro specifické požadavky projektu. Můžeme upravit délku hladké stopky, délku závitového segmentu, celkovou délku šroubu a rozměry hlavy, abychom uspokojili různé tloušťky panelu a potřeby přepravy. Standardní velikosti jsou skladem pro rychlou expedici vzorků a malosériové objednávky. Velkoobjemové projektové zakázky jsou podporovány stabilní kapacitou dávkové výroby. Pro ověření vstupní kvality lze poskytnout zprávy o rozměrové kontrole. Pro klienty výrobců zařízení je k dispozici OEM laserové značení a balení vhodné pro export.
