Šroub s vnitřním šestihranem DIN 912 imbus

Tento imbusový šroub s vnitřním šestihranem DIN 912, vyrobený dodavateli Wanluo v souladu s německými přesnými průmyslovými standardy, je špičkovým upevňovacím prvkem. Je určen především pro přesnou mechanickou montáž, skryté zamykání a vysoce přesné scénáře montáže zařízení. Na rozdíl od tradiční exponované instalace vnějších šestihranných šroubů, které se při provozu spoléhají na externí klíče, tento šroub využívá zapuštěnou šestihrannou díru + zapuštěnou strukturu s válcovou hlavou, kterou lze plně umístit do otvoru v obrobku a dosáhnout tak skryté a ploché montáže. Účinně řeší problémy v průmyslu, jako jsou vyčnívající překážky tradičních spojovacích prvků, neschopnost pracovat v úzkých prostorách kvůli omezenému prostoru a nepravidelné montážní povrchy.

Odeslat dotaz

Product Description

Když továrna Wanluo vyvíjela tento šroub s vnitřním šestihranem DIN 912 Allen Bolt, spoléhala na integrované kování za studena a přesné procesy válcování závitů. Celková konstrukce má vysokou přesnost a silnou stabilitu zamykání. V kombinaci s vysoce kvalitní nerezovou ocelí dokáže udržet přesný stav uzamčení po dlouhou dobu při vibracích a složitých pracovních podmínkách. Jedná se o nosný šroub jádra pro špičkovou montáž automatizovaných zařízení, přesných forem a nástrojů a zařízení.

Vlastnosti produktu

1. Vestavěná instalační struktura, žádné rušení sestavy

Náš imbusový šroub s vnitřním šestihranem DIN 912 má zapuštěný design s válcovou hlavou. Po uzamčení nejsou odkryty žádné součásti, které by nebránily pohybu okolního příslušenství nebo montáži a montáži zařízení. Dokonale vyhovuje přesným konstrukcím, které vyžadují rovné povrchy, utěsněnou montáž a posuvné uložení, což výrazně zlepšuje celkovou montážní integritu zařízení.

2. Vnitřní šestihranná konstrukce pohonu, silná přizpůsobivost v úzkých prostorech

Má vestavěný standardní šestihranný unášecí otvor a lze jej doplnit vnitřním šestihranným klíčem, aniž by byl ponechán prostor pro otáčení vnějšího klíče. Specificky řeší konstrukční problémy v kompaktních konstrukcích, hustých instalačních bodech a úzkých dutinách. Jeho montážní přizpůsobivost je mnohem lepší než u konvenčních vnějších šestihranných šroubů.

3. Přesný proces formování, přesné zapojení bez prokluzu

Vytváří se procesem jednodílného kování za studena v kombinaci s vysoce přesným válcováním závitů. Tvar zubu je plný a jednotný, s přísnými tolerančními normami. Vnitřní otvor má vysokou soustřednost a hladkou vnitřní stěnu. Proces demontáže je pevně uchycen a zamykání s vysokým točivým momentem není náchylné k prasknutí, sklouznutí nebo zlomení závitu. Podporuje opakované ladění demontáže a přesnost se nesnižuje po dlouhou dobu.

4. Stabilní materiálový výkon, odolný a odolný proti korozi

Vybírá suroviny z nerezové oceli s vysokou čistotou, což dává produktu vynikající pevnost v tahu a odolnost proti únavě. Může odolat častým vibracím a mechanickým vratným provozním podmínkám zařízení a má také vynikající odolnost proti korozi a korozi. Nebojí se vlhké a mírné koroze ve složitých prostředích. Výrazně se zlepšila životnost.

5. Konstrukce základního povrchu, rovnoměrná zajišťovací síla

Spodní část šroubu je plochá a hlava je hladce zaoblená. Má extrémně vysoké lícování se slepým otvorem obrobku a zajišťovací síla je rovnoměrná bez nerovnoměrného zatížení. Nezpůsobí místní deformaci tlakem, falešné uzamčení nebo problémy s uvolněním, což zajistí konzistenci pevnosti v každém montážním bodě.

Scénář aplikace

1. Sestava přesných forem

2. Automatizovaná montáž mechanických zařízení

3. Přesné přístroje a elektrická zařízení

4. Špičkové mechanické úpravy a údržba

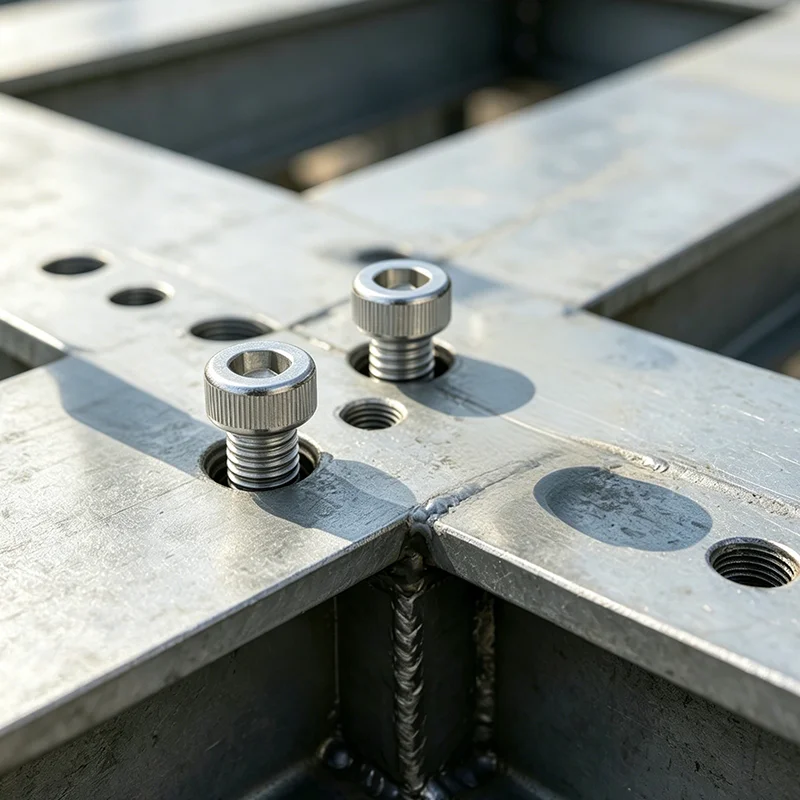

Hex Socket Cap Screw Din 912 Allen Bolt

Strukturální výhody a výkonnost procesu

Šrouby s vnitřním šestihranem DIN 912 využívají jednodílné tváření za studena a přesné válcování závitů s plným a jednotným profilem závitu a přesnou kontrolou tolerance. Standardní vnitřní šestihranná drážka je hluboce zpracována s hladkou vnitřní stěnou a vysokou soustředností, což zajišťuje pevné usazení s imbusovými klíči bez uklouznutí nebo zlomení zubu během montáže. Zaoblené dno hlavy a rovnou dosedací plochu lze těsně připevnit k zapuštěnému otvoru obrobku, čímž se dosáhne zapuštěné skryté instalace bez vyčnívajících výstupků. Vysoce čisté suroviny z nerezové oceli dodávají šroubům vynikající odolnost v tahu, únavě a korozi, udržují dlouhodobě stabilní přesnost upevnění v častých vibracích a drsném pracovním prostředí a účinně zlepšují integritu a estetiku montáže zařízení.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	Šroub s vnitřním šestihranem z nerezové oceli, imbusový šroub DIN 912
Executive Standard	DIN 912, ISO 4762, GB standardní, vlastní nestandardní délka a velikost
Dostupný materiál	304, 316, 316L Nerezová ocel; 2205/2507 Duplexní ocel přizpůsobitelné
Rozsah velikostí	Úplné metrické specifikace M2-M48, vlastní ultrakrátké/ultradlouhé tělo šroubu
Typ pohonu	Přesný vnitřní šestihranný nástrčný klíč, standardní přizpůsobení imbusovým klíčem
Povrchová úprava	Moření a pasivace, závit bez otřepů, hladký antikorozní povrch
Mechanické vlastnosti	Vysoká pevnost v tahu, silná stabilita zamykání, proti únavě a proti uvolnění
Způsob balení	Nezávislé balení odolné proti vlhkosti + exportní karton, balení palet pro hromadné objednávky
Zásobovací služba	Spotové hromadné dodávky, nestandardní přizpůsobení, jednorázové zásobování smíšeným spojovacím materiálem

Hex Socket Cap Screw Din 912 Allen Bolt

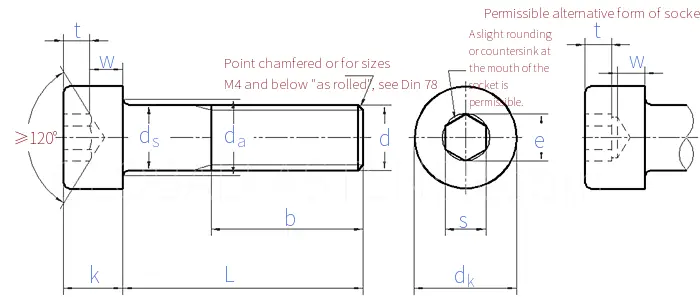

Velikost závitu d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Pitch	Hrubá nit	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		Jemné stoupání závitu-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		Jemné stoupání závitu-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	obyčejná hlava	max	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	vroubkované hlavy	max	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	max		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	max		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Nominální velikost		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	max		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Velikost závitu d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Pitch	Hrubá nit	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Jemné stoupání závitu-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Jemné stoupání závitu-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	obyčejná hlava	max	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	vroubkované hlavy	max	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	max		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	max		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	max		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Nominální velikost		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	max		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
