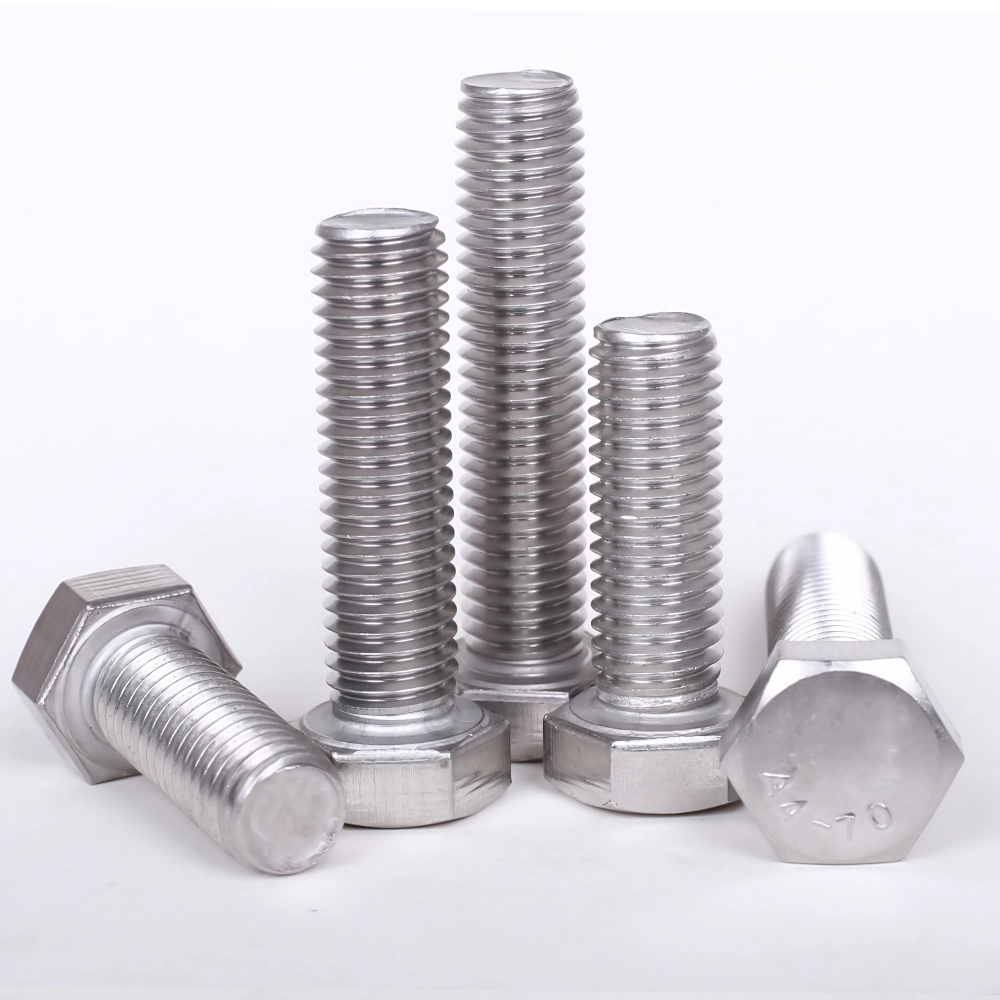

Šroub se šestihrannou hlavou DIN 933 s plným závitem

Pod značkou Wanluo vyrábíme vysoce standardní šrouby se šestihrannou hlavou DIN 933 s plným závitem, které splňují mezinárodní specifikace DIN, ANSI a GB. Tyto šrouby se šestihrannou hlavou využívají vyzrálou technologii kování za studena a přísnou interní kontrolu kvality a vyznačují se stabilním mechanickým výkonem, přesnou rozměrovou tolerancí a silnou adaptabilitou vůči životnímu prostředí, které vyhovují různým scénářům průmyslového a stavebního inženýrství. Podporujeme standardní spotový velkoobchod, nestandardní přizpůsobení a hromadné zadávání zakázek, abychom vyhověli potřebám globálních nákupů.

Odeslat dotaz

Product Description

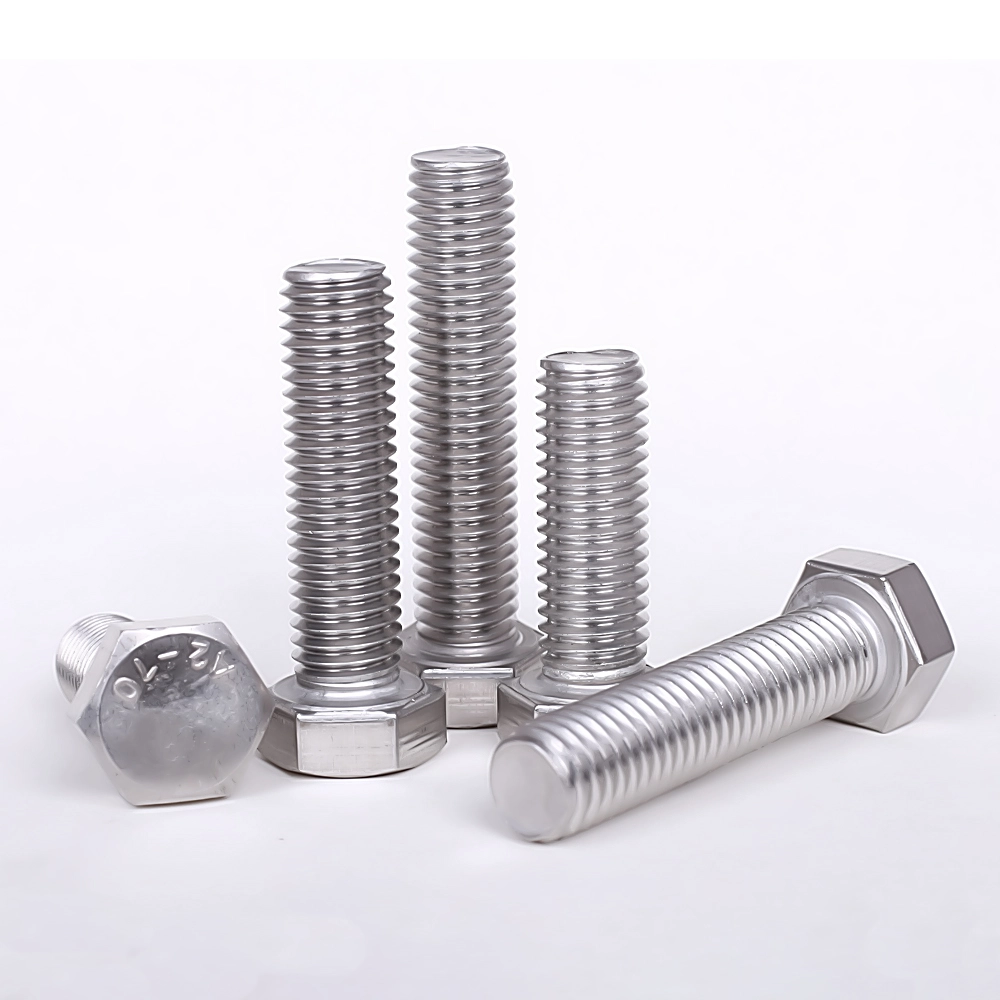

Čínský šroub se šestihrannou hlavou DIN 933 s plným závitem Wanluo factory je vysoce standardní univerzální upevňovací produkt široce používaný v globálních průmyslových a stavebních oborech. Tento šroub se šestihrannou hlavou s plným závitem využívá vyspělou tovární výrobní technologii a přísné normy kontroly kvality a vyznačuje se stabilním mechanickým výkonem, přesnou rozměrovou tolerancí a vynikající přizpůsobivostí životnímu prostředí.

Naše služba

Náš šroub se šestihrannou hlavou, který je k dispozici v kompletních standardních a přizpůsobených specifikacích, může splnit různorodé požadavky na upevnění od běžného každodenního použití až po vysoce korozní a vysoce pevné inženýrské projekty. Podporujeme vzorové zkušební objednávky, pravidelné doplňování zásob a hromadné dodávky celých kontejnerů a dodáváme nákladově efektivní a trvanlivá upevňovací řešení pro globální zákazníky.

Parametr produktu

Položka parametru	Detailní specifikace
Název produktu	A2-70 Šroub se šestihrannou hlavou, DIN 933 s plným závitem
Executive Standard	DIN 933 (plný závit), volitelně ISO 4017, ANSI, norma GB
Dostupný materiál	Skladem: 304 (A2-70), 316 (A4-80), 316L; Přizpůsobitelné: 904L, 310S, 2205, 2507 Duplex Nerezová ocel; Uhlíková ocel 4,8/8,8/10,9 Dostupné dodávky
Rozsah velikostí skladem	Metrické M3-M36 konvenční velikosti plného závitu, nestandardní délka a stoupání závitu podporují přizpůsobení OEM
Typ závitu	Standardní metrický hrubý závit, jemný závit přizpůsobitelný podle požadavků hromadné objednávky
Povrchová úprava	Moření a pasivace (standard), elektrolytické leštění, lesklý povrch pro speciální scénáře
Mechanické vlastnosti	A2-70: Pevnost v tahu ≥700MPa, mez kluzu ≥450MPa; Třídy uhlíkové oceli splňují příslušné národní průmyslové normy
Způsob balení	Vnitřní plastový sáček + exportní karton, paletové balení pro celokontejnerovou přepravu, podpora OEM balení privátní značky
Zásobovací služba	Spotový velkoobchod, hromadné přizpůsobení, konsolidovaná zásilka se smíšeným spojovacím materiálem, jednorázová služba nákupu

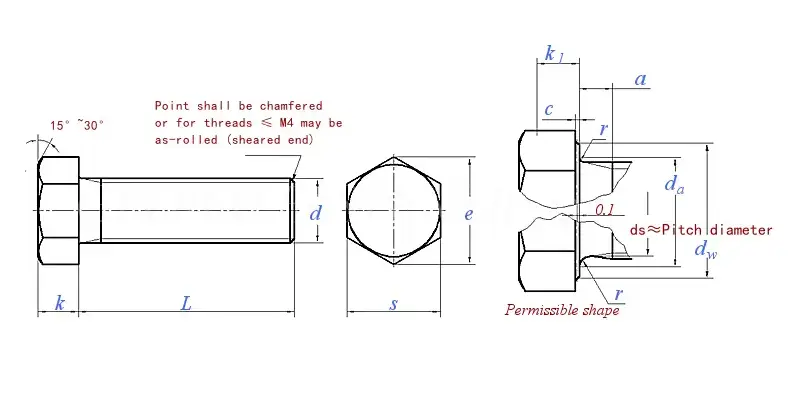

Hex Head Bolt Din 933 Full Thread

Šroubový závit d		M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	(M7)	M8	M10	M12	(M14)	M16
P	Rozteč	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1	1.25	1.5	1.75	2	2
a	max	1.05	1.2	1.35	1.5	1.8	2.1	2.4	3	3	3.75	4.5	5.25	6	6
c	min	0.1	0.1	0.1	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.2
c	max	0.25	0.25	0.25	0.4	0.4	0.4	0.5	0.5	0.5	0.6	0.6	0.6	0.6	0.8
d_a	max	2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	7.8	9.2	11.2	13.7	15.7	17.7
d_w	stupeň A min	2.4	3.2	4.1	4.6	5.1	5.9	6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5
d_w	stupeň B min	-	-	-	-	-	5.7	6.7	8.7	9.4	11.4	15.4	17.2	20.1	22
e	stupeň A min	3.41	4.32	5.45	6.01	6.58	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75
e	stupeň B min	-	-	-	-	-	7.5	8.63	10.89	11.94	14.2	18.72	20.88	23.91	26.17
k	Nominální velikost	1.1	1.4	1.7	2	2.4	2.8	3.5	4	4.8	5.3	6.4	7.5	8.8	10
	stupeň A min	0.98	1.28	1.58	1.88	2.28	2.68	3.35	3.85	4.65	5.15	6.22	7.32	8.62	9.82
	Max. třída A	1.22	1.52	1.82	2.12	2.52	2.92	3.65	4.15	4.95	5.45	6.56	7.68	8.98	10.18
	stupeň B min	-	-	-	-	-	2.6	3.26	3.76	4.56	5.06	6.11	7.21	8.51	9.71
	stupeň B max	-	-	-	-	-	3	3.74	4.24	5.04	5.54	6.69	7.79	9.09	10.29
k₁	min	0.7	0.9	1.1	1.3	1.6	1.9	2.28	2.63	3.19	3.54	4.28	5.05	5.96	6.8
r	min	0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4	0.6	0.6	0.6
s	max = jmenovitá velikost	3.2	4	5	5.5	6	7	8	10	11	13	17	19	22	24
	stupeň A min	3.02	3.82	4.82	5.32	5.82	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67
	stupeň B min	-	-	-	-	-	6.64	7.64	9.64	10.57	12.57	16.57	18.48	21.16	23.16

Šroubový závit d		(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)
P	Rozteč	2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
a	max	7.5	7.5	7.5	9	9	10.5	10.5	12	12	13.5	13.5	15	15
c	min	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3
c	max	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1
d_a	max	20.2	22.4	24.4	26.4	30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6
d_w	stupeň A min	25.3	28.2	30	33.6	-	-	-	-	-	-	-	-	-
d_w	stupeň B min	24.8	27.7	29.5	33.2	38	42.7	46.5	51.1	55.9	59.9	64.7	69.4	74.2
e	stupeň A min	30.14	33.53	35.72	39.98	-	-	-	-	-	-	-	-	-
e	stupeň B min	29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
k	Nominální velikost	11.5	12.5	14	15	17	18.7	21	22.5	25	26	28	30	33
	stupeň A min	11.28	12.28	13.78	14.78	-	-	-	-	-	-	-	-	-
	Max. třída A	11.72	12.72	14.22	15.22	-	-	-	-	-	-	-	-	-
	stupeň B min	11.15	12.15	13.65	14.65	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5
	stupeň B max	11.85	12.85	14.35	15.35	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5
k₁	min	7.8	8.5	9.6	10.3	11.7	12.8	14.4	15.5	17.2	17.9	19.3	20.9	22.8
r	min	0.6	0.8	0.8	0.8	1	1	1	1	1	1.2	1.2	1.6	1.6
s	max = jmenovitá velikost	27	30	32	36	41	46	50	55	60	65	70	75	80
	stupeň A min	26.67	29.67	31.61	35.38	-	-	-	-	-	-	-	-	-
	stupeň B min	26.15	29.16	31	35	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1

Vlastnosti a aplikace produktu

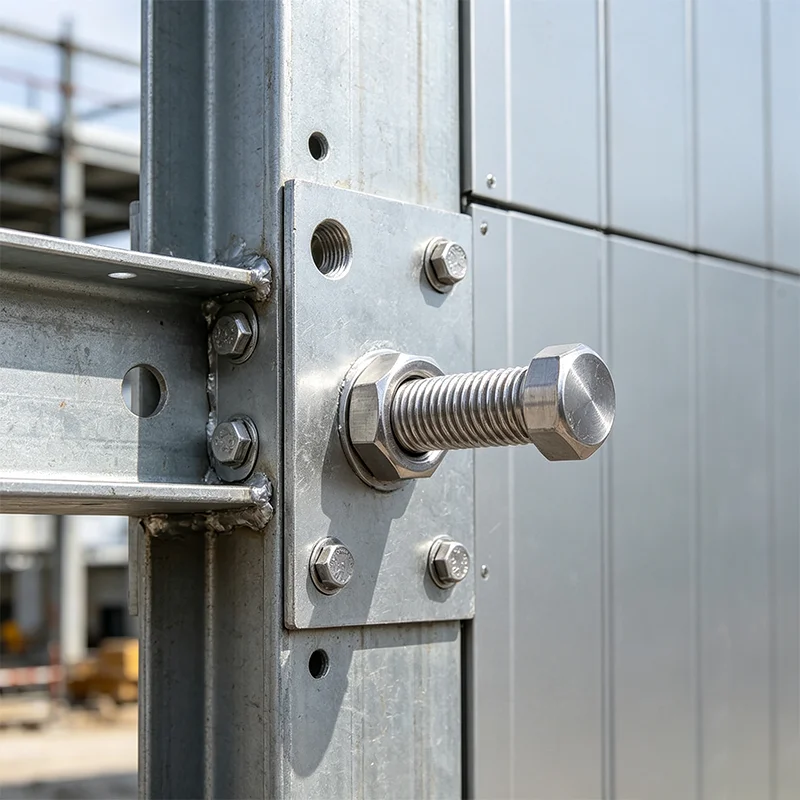

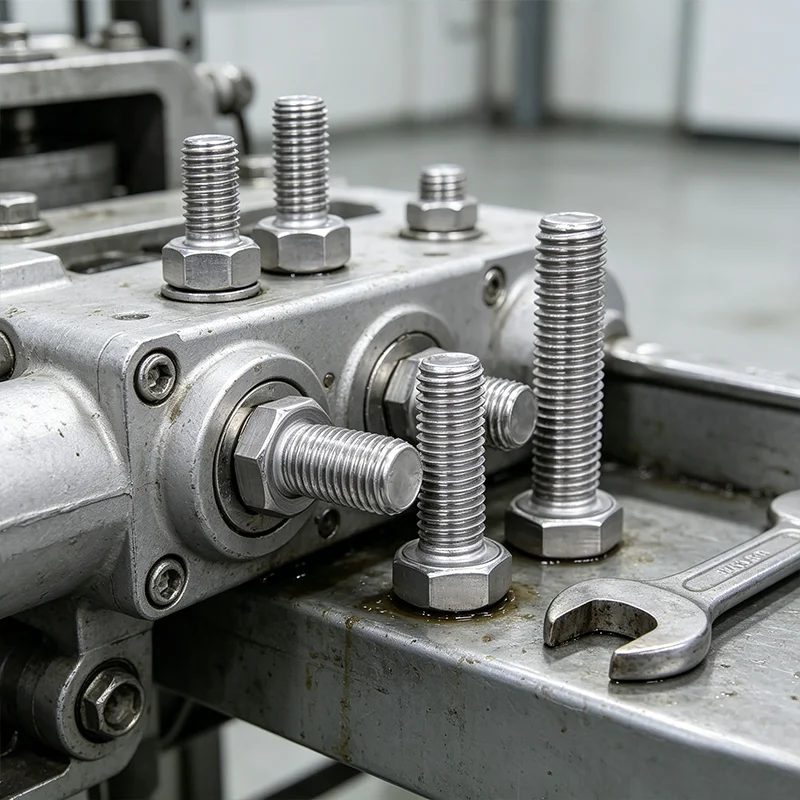

Tento šroub se šestihrannou hlavou DIN 933 s plným závitem využívá integrální lisování za studena a vyznačuje se kompaktní vnitřní strukturou, vysokou pevností v tahu a silným antideformačním výkonem, což zajišťuje stabilní upevnění při dlouhodobých vibracích a velkém zatížení pro mechanické montáže a instalace ve stavebnictví.

Přesné válcování závitů a CNC dokončování zajišťuje přísnou rozměrovou toleranci a hladké standardní závity, což umožňuje pevné uchycení a opakovanou demontáž bez prokluzování zubů pro přesné scénáře elektrického, potrubního a mechanického upevnění.

Samostatně vyrobené šrouby z vícestupňové nerezové oceli poskytují vynikající odolnost proti korozi a korozi pro venkovní, pobřežní a námořní prostředí, zatímco dostupné možnosti uhlíkové oceli poskytují nákladově efektivní upevnění pro vnitřní suché inženýrské projekty.

Profesionální moření a pasivační ošetření vytváří hladký povrch bez otřepů a škrábanců s vynikající odolností vůči povětrnostním vlivům, čímž se účinně prodlužuje životnost šroubů používaných pro upevnění venkovního nábytku a zahradních objektů.

Tento šroub se šestihrannou hlavou DIN 933 s plným závitem, který pokrývá úplné mezinárodní standardní specifikace a přizpůsobitelné nestandardní velikosti, s dostatečnou zásobou na skladě slouží jako univerzální a spolehlivé upevňovací řešení pro globální průmyslové a stavební projekty.
